   Компьютеры -> Мат. платы -> Самая быстрая плата для Athlon ХР


Самая быстрая плата для Athlon ХР

Александр Никитин

В то время как nVIDIA заметно теряет свои позиции в качестве производителя графических процессоров, она успешно выбивается вперед с помощью другого направления - разработки системной логики: nForce2 в текущем году стал лучшим чипсетом для процессоров AMD. Причем, достигнуто это без особых усилий. Конкуренты остаются далеко позади, и такое ощущение, что nForce2 находится в другой весовой категории по сравнению с VIA, и любые соревнования между ними бессмысленны, т.к. результат ясен заранее.

VIA - главный конкурент nVIDIA на поле AMD-чипсетов - успел дважды обновить свой продукт, за период царствования nForce2. Каждый из этих наборов системной логики от VIA оставался далеко позади от уровня производительности и стабильности nForce2. Возможно, с третьей попытки, с выпуском KT800, VIA приблизится к уровню конкурента, но, боюсь, уже мало кто обратит на нее внимание.

В связи с тем, что всеми полюбившийся AMD K7 исчерпал ресурсы производительности и скоро уйдет с рынка, оставив его своему преемнику Athlon64, не так уж и много производителей стараются выпустить для этой платформы что-то новенькое, прежде чем записать Athlon в анналы истории. Сегодня мы рассмотрим материнскую плату производства Albatron KX18D Pro II на чипсете nForce2 Ultra 400.

Albatron KX18D Pro II

Albatron KX18D Pro II имеет довольно много полезных встроенных компонентов, включая SoundStorm 5.1 - аппаратная аудиокарта от nVIDIA, встроенная в системную логику. А также 10/100 LAN, Serial ATA RAID, IEEE 1394 и dual BIOS.

Для удовлетворения всех ваших запросов на ней установлены 8x AGP-порт и шесть PCI-слотов. Как и все материнские платы nForce2, KX18D Pro II может поддерживать до 3 Гб оперативной памяти DDR стандартов PC1600/2100/2700/3200.

Основную гамму окраски материнской платы представленной Albatron составляют тона синего, что приятно глазу и выделяет ее среди множества других черных и серых плат. Расположение соединителей floppy/IDE на KX18D Pro II, как и слотов DIMM, довольно удобное и не должно помешать установке любых дополнительных устройств. Поставить ее в полноразмерный корпус tower не составит труда, т.к. расположение разъемов floppy/IDE позволяет дотянуть шлейфы до самых верхних 5.25" отсеков.

Для тех, кто только приобщается к миру компьютеров, все элементы Albatron KX18D Pro II хорошо обозначены. Если вы не знаете, для чего предназначен тот или иной разъем или перемычка, внимательно посмотрите вокруг них, и, без сомнения, найдете исчерпывающий ответ.

На перепрошивку BIOS всегда идешь с определенными опасениями, но, зная, что KX18D Pro II имеет резервную BIOS, можно, не оглядываясь, обновлять ее хоть несколько раз на день. Ведь если и случится какая-нибудь неприятность во время обновления, всегда можно легко вернуться к предыдущей версии.

Понятно, что время Serial ATA полностью еще не наступило, и это извиняет то, что южный мост MCP/MCP-T не имеет его встроенной поддержки. На материнской плате имеется Silicon Image (Sil3112ACT144) "SATALink" контроллер. Обидно то, что KX18D Pro II не имеет дополнительно установленного IDE RAID-контроллера. IDE-диски остаются довольно популярными и будут использоваться в системах еще на протяжении 1-2 лет, если не больше.

USB2.0 в данный момент победил на фронте подключения периферии IEEE 1394, однако в пользовательском парке накопилось достаточно много хороших девайсов исключительно на IEEE 1394. Поэтому производители материнских плат пока просто обязаны поддерживать оба стандарта, и KX18D Pro II в этом отношении не является исключением. Поддержка Firewire осуществляется за счет разработанного Texas Instruments чипа 35AT9HTC.

Для того чтобы сохранить в корпусе идеальный порядок, Albatron разместил разъемы (USB, IEEE 1394, WoL, и др.) сверху материнской платы. Теперь кабели не будут накладываться на карты, устанавливаемые в компьютер.

Далеко не каждый, кто покупает компьютер, является "крупным экспертом" в этом вопросе, поэтому всегда приятно найти руководство пользователя, в которое можно заглянуть в любой момент. Если у вас возникли затруднения, загляните туда, и, без сомнения, найдете правильный ответ. RAID уже далеко не новая технология, но далеко не все разобрались в ней, поэтому радует то, что Albatron включил в комплект поставки краткое руководство по Serial ATA/RAID.

Обладатели больших AGP-видеокарт, таких как GeForce4 Ti4600, GeForceFX 5800/5900 или даже ATi Radeon 9800 Pro, должны будут отказаться от них, если хотят установить большой объем памяти на материнскую плату. Это цена, которую приходится платить за шесть PCI-слотов.

KX18D Pro II дразнит оверклокеров большим набором напряжений, лично я такого разнообразия не встречал еще ни на одной плате, правда, излишняя перегущенность компонентов вокруг центрального процессора несколько портит впечатление. Недостает плате и четырех монтажных отверстий PCB, которые рекомендует использовать AMD. Если бы не перечисленные выше два пункта, KX18D Pro II, наверняка, заняла бы одну из первых позиций в списке предпочтений заядлых оверклокеров. Но все остальные функциональные особенности платы не могут оставить нас равнодушными, мы не сможем сидеть сложа руки и не выжимать дармовые мегагерцы.

Как и в большинстве плат Albatron, разъемы оперативной памяти помещены как можно ближе к центральному процессору, насколько это позволяют разнообразные препятствия (в лице ESR-конденсаторов, например). Северный мост HSF расположен вплотную к сокету процессора, и пять Sanyo 6.3V 2200 мкф конденсаторов в самой непосредственной близости.

Без четырех монтажных отверстий вы не сможете воспользоваться любым большим старым кулером. А вот защелки на таких кулерах, как Thermalright SLK-800 или Vantec Aeroflow, должны прекрасно подойти к плате.

Разгон и BIOS

Я полагал, что KX18D Pro II, основанная на новом C1 nForce2-SPP/nForce2 Ultra 400, имеет большой потенциал для разгона. И я оказался прав.

Начав с частоты системной шины в 200 МГц с AMDAthlonXP 3200+, я понизил множитель до 8Х, чтобы возможности процессора не сдерживали меня. И медленно начал поднимать частоту системной шины; почти незаметно она выросла до 210 МГц, а затем был пройден рубеж в 215 МГц. На 217 МГц возникли некоторые проблемы со стабильностью, но подъем напряжения на памяти позволил преодолеть их. Предельная скорость, с довольно агрессивными таймингами памяти, составила 230 МГц. С SPD-таймингами можно было гладко работать на системной шине в 234 МГц. Правда, производительность при этом была ниже, чем при 230 МГц и агрессивных таймингах. Исключительно в целях эксперимента я запустил материнскую плату с моим самым разгоняемым модулем DIMM (в режиме единственного канала) и загрузил WindowsXP на системной шине в 242 МГц. К сожалению, работа системы в таком режиме оказалась крайне нестабильной, но все же возможности разгона внушительны.

Настройки чипсета аналогичны таковым на других платах на nForce2. Есть возможность подъема частоты системной шины с 100 до 300 МГц с шагом в 1 МГц (правда, иногда происходит скачок на 2 МГц). Имеется полный набор отношений на частоту памяти, но для лучшей производительности лучше остановиться на 1:1.

Как и на всех платах Albatron, имеются широкие возможности для настройки таймингов памяти. Albatron предоставляет в наше распоряжение множество вариантов изменения множителя частоты на незаблокированном процессоре. Напряжение на процессоре можно поднять до заоблачных высот в 2.65V... правда, я никогда не слышал, чтобы кто-то воспользовался больше, чем 1.95V с воздушным охлаждением. Напряжение на AGP поднимается до 1.8V, DDR можно питать до 3.0V, а на чипсет можно подать до 1.9V.

Конечно, если появится новая ревизия этой материнской платы, в которой будут предусмотрены крепежные отверстия для кулера, и немного освободится место вокруг процессора, всем этим набором полезностей для разгона можно будет воспользоваться в полной мере.

Комплект поставки Albatron KX18D Pro II:

Материнская плата - 1 шт.
Ultra/133-шлейф - 2 шт.
Serial ATA-шлейф - 1 шт.
FDD-шлейф - 1 шт.
Serial ATA HDD шнур питания - 1 шт.
CD с драйверами - 1 шт.
Руководство пользователя - 1 шт.
Руководство по SATA/RAID - 1 шт.
Инструкция по установке - 1 шт.

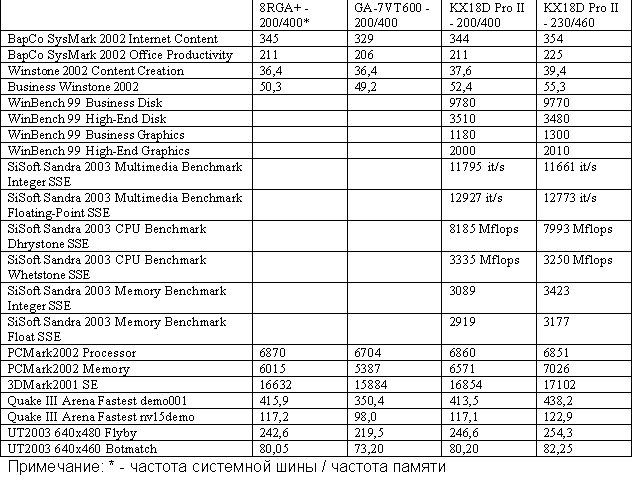

Тестирование:

Тестовые системы:

Processor: AthlonXP 3200+

Частоты: 11 x 200 МГц = 2.2 ГГц 9.5 x 230 МГц = 2.19 ГГц

Материнские платы:

Epox 8RGA+
Gigabyte GA-7VT600 1394
Albatron KX18D Pro II

Чипсеты: nForce2 IGP
KT600
nForce2 Ultra 400

Видео: ATi Radeon 9700 Pro

Память: 2x 256MB Corsair CAS2

Жесткий диск: 20GB Maxtor DiamondMAX+

CDROM: NEC 52x CD-ROM

Кулер: Thermalright SK6 w/36CFM Delta

Блок питания: Vantec 470W Stealth PSU

Программное обеспечение:

WindowsXP Build 2600
nVIDIA nForce 2.03
VIA 4in1 4.48
Catalyst 3.6

Тесты: SysMark2002
Business Winstone 2002
Content Creation 2002
SuperPi
POVRay
SiSoft Sandra 2003
PCMark2002
3DMark2001SE
Quake III Arena
UT2003

BAPCO Sysmark 2002

SysMark2002 является скорее новой ревизией SysMark2001, чем новым самостоятельным пакетом для тестирования компьютера. Приложения для тестирования были обновлены, что немаловажно для современных процессоров от AMD, SysMark2002 использует Windows Media Encoder 7.1, который поддерживает SSE инструкции AthlonXP.

Без разгона KX18D Pro II идет "нос к носу" с Epox 8RGA+. Однако в результате разгона, несмотря на то что процессор работает даже на чуть-чуть меньшей частоте, рассматриваемая материнская плата вырывается вперед, за счет эффективного использования памяти.

Winstone 2002

Content Creation Winstone 2002 проводит основанное на запуске приложений тестирование системы. Тест измеряет полную производительность системы при запуске 32-битных приложений создания контента под Windows 98, Windows 2000, Windows Me или Windows XP.

Business Winstone 2002 проводит основанное на запуске приложений тестирование на системном уровне. Полная производительность измеряется за счет запуска современных 32-битных приложений под Windows 98, Windows 2000 (SP6 и выше), Windows Me или Windows XP. Business Winstone не имитирует работу этих приложений; запуская реальные приложения с помощью серии скриптов, он замеряет время, необходимое компьютеру для выполнения той или иной программы, на основании чего и выставляет баллы.

В этом тесте nForce2 оказался чуть медленнее VIA KT600. А KX18D Pro II вырвался вперед, разгон же вывел его в бесспорные лидеры.

Winbench 99 V1.2

WinBench 99 - тест, измеряющий производительность отдельных подсистем компьютера. Он измеряет скорость работы графики, дисков, видеоподсистемы и подсистему окружения Windows. Его тесты запускаются под Windows 95, Windows 98, Windows NT, Windows 2000 и Windows Me.

Результаты несколько меня удивили. То, что производительность жесткого диска снижается при разгоне, это нормальное явление. Но отсутствие значительного прироста в производительности графической системы при разгоне удивляет.

Sisoft Sandra 2003

Sandra разработана для тестирования теоретической производительности системы в целом или отдельных ее компонентов. Предоставляемые ею числа - чисто теоретические, и по ним можно лишь догадываться о реальной производительности.

При разгоне частота процессора остается примерно одинаковой, поэтому тесты мультимедиа и процессора дают очень близкие результаты.

PCMark 2002

Тест PCMark позволяет тестировать широкий набор компьютеров от настольных систем до рабочих станций, причем, он дает сведения об их производительности в самых различных задачах. PCMark позволяет сосредоточиться на производительности отдельных составляющих: процессоре, подсистеме памяти, графической подсистеме, жестких дисках, WindowsXP GUI, производительности в видео и пр.

До конца непонятно, за счет каких технологий Albatron KX18D Pro II вырвался настолько вперед по производительности памяти. А разгон на этой плате позволяет преодолеть семитысячную планку в производительности памяти.

3DMark2001 SE

Объединение поддержки DirectX8 с обновленной графикой, этот тест предоставляет нам прекрасный инструмент для полного тестирования системы. 3DMark2001 SE разрабатывался при тесном сотрудничестве основных производителей 3D-видеокарт и процессоров, что должно служить основанием для полного доверия результатам. Набор показывает пиковую производительность в 3D-играх, использующих игровую технологию реального времени, что довольно красноречиво говорит о возможностях той или иной системы.

Тест включает: DirectX8 вершинные шейдеры, пиксельные шейдеры и Point Sprites, DOT3 и текстурирование среды, поддержку сглаживания полноэкранных сцен и текстурное сжатие, и кроме того, два игровых теста, использующих физику реального времени от Ipion. Победители в 3Dmark-тестах в большинстве игр показывают себя самыми быстрыми системами.

KX18D Pro II оказалась немного более быстрой, чем Epox 8RGA+, в тесте 3DMark2001SE. Возможно потому, что C1 nForce2 настроен на несколько более высокую производительность.

Quake III Arena

Quake III Arena шутер от первого лица, который принес в мир игр новую свежую струю. Использование множественных источников освещения и графические текстуры, которые могут завалить работой даже самую современную видеокарту.

Quake III Arena Fastest nv15demo любит широкую полосу пропускания между оперативной памятью и центральным процессором. Из этого теста мы можем хорошо видеть, что платы на nForce2 оставляют далеко позади KT600.

Unreal Tournament 2003

Unreal Tournament 2003 является сиквелом на многопользовательскую игру, ставшую лауреатом премии "Игра года - 1999". Тест использует самый последний Unreal-движок, в котором графика, звук и игра требуют полной выкладки системы. Unreal Tournament 2003 активно задействует вершинные и пиксельные шейдеры, и строго рекомендовано использование видеокарт, поддерживающих DirectX 8, если вы хотите получить полное удовольствие от игры.

В стандартном режиме KX18D Pro II имеет приблизительно равную производительность с Epox 8RGA+. Разгон лишь незначительно увеличивает количество кадров в секунду.

Заключение

Если быть честным, то немного грустно смотреть на последние шаги K7. Это был незабываемый этап в развитии компьютеростроения, все мои Athlon-машины были на 100% стабильны и шустры. И конечно, отрадно видеть, что производители системной логики и материнских плат отдают последние почести этому процессору.

nVidia's nForce2, без сомнения, один из самых успешных чипсетов, для поддержки процессоров от AMD.

Выпущенный летом 2002 (более года назад!), он загнал в угол всех остальных производителей чипсетов для K7. Причем, его лидирующая позиция сохраняется и по сей день.

Albatron's KX18D Pro II - хорошо продуманная материнская плата с отличной функциональностью. Она включает поддержку локальной сети 10/100 LAN, nVIDIA SoundStorm 5.1 звук, IEEE 1394, Serial ATA/Serial ATA RAID и dual BIOS.

Плата соответствует всем современным требованиям и не скоро устареет. Приятно встретить на ней и встроенный IDE/RAID-контролер, т.к. большинство выпускаемых на сегодня дисков все еще соответствуют протоколу IDE.

Компоновка основных элементов на KX18D Pro II просто замечательная, и, как показали тесты, производительность на том же высоком уровне. На протяжении тестирования KX18D Pro II работала ровно или чуть быстрее с Epox 8RGA+, которая признана одной из самых быстрых материнских плат на чипсете nForce2.

Энтузиасты разгона полюбят плату за широкий выбор напряжений и других настроек. Правда, подать на процессор 2.65V сродни безумию, конечно, если у вас не водяное охлаждение и если вы не применяете жидкий азот. Но ведь никто и не заставляет вас выжимать из процессора все, что возможно и невозможно.

При любом раскладе Albatron KX18D Pro II определенно, одна из лучших K7 материнских плат на сегодняшнем рынке.

Если вы собираете новую систему на AthlonXP для игр, веб-серфинга или забав с разгоном, то KX18D Pro II - один из лучших вариантов!
