Обзор материнской платы ASRock X58 Deluxe на чипсете Intel X58

Как только мы получили плату ASRock X58 Deluxe, то практически сразу обратили внимание на удивительное сходство дизайна PCB этого продукта с платой ASRock X58 SuperComputer. В частности, на расстоянии вытянутой руки обе платы выглядят совершенно одинаково, но розничная цена версии Deluxe примерно на $50 ниже. В чем же дело? На этот вопрос мы и попытаемся ответить в рамках данного обзора.

Спецификация ASRock X58 Deluxe


ASRock X58 Deluxe
Процессор - Core i7 QPI 133 МГц
- Разъем Socket LGA1366
Чипсет - Северный мост Intel X58 (MCH)
- Южный мост Intel ICH10R
- Связь между мостами: DMI
Системная память - Шесть 240-контактных слотов для DDR3 SDRAM DIMM
- Максимальный объем памяти 24 Гб
- Поддерживается память типа DDR3 800/1066/1333/1600*/2000*
- Возможен трех- и двухканальный доступ к памяти
- Поддержка технологии Intel XMP
Графика - Четыре слота PCI Express x16
- Поддержка технологии AMD CrossFire, CrossFireX
- Поддержка технологии NVIDIA SLI, 3-Way SLI
Возможности расширения - Три 32-битных PCI Bus Master-слота
- Двенадцать портов USB 2.0 (7 встроенных + 5 дополнительных)
- Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный)
- Звук High Definition Audio 7.1
- Cетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты QPI от 133 до 300 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти, контроллере памяти и чипсете
- Утилита ASRock OC Tuner
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (VIA VT6330; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID)
- Поддержка протокола SerialATA II (1 канал - JMicron JMB362)
BIOS - 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Поддержка профилей CMOS
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 клавиатуры и мыши
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения пяти вентиляторов
- Технология ASRock Quiet Fan
- Технология ASRock Intelligent Energy Saver
Размер - ATX форм-фактор, 244x305 мм (9,6" x 12")
Средняя цена по данным Маркет.3DNews: 7700 руб.
(Посмотреть все предложения)

Коробка

Коробка с платой ASRock X58 Deluxe довольно солидная, с голографическим покрытием и имеет ручку для переноски:


ASRock X58 Deluxe упаковка

Комплектация

  • материнская плата;
  • руководство пользователя;
  • CD-диск с ПО и драйверами;
  • один ATA133-шлейф, FDD-шлейф;
  • четыре кабеля SerialATA + два переходника питания (два разъема);
  • заглушка на заднюю панель корпуса;
  • два моста SLI;
  • два моста CrossFire.

Комплектация данной платы несколько скромнее, чем у ASRock X58 SuperComputer, но при этом цена на версию Deluxe значительно ниже. Поэтому ее итоговая оценка за комплектацию - выше!


ASRock X58 Deluxe комплектация 1

В частности, сокращено количество кабелей SerialATA (с шести до четырех), а также количество мостов SLI (с трех до двух). Последнее несколько ограничивает свободу пользователя по конфигурации многоядерной видеоподсистемы.

Руководство пользователя произвело неоднозначное впечатление. Книжка довольно толстая (более 200 страниц), но информации мало, поскольку все продублировано на девяти языках, включая русский. Кроме этого, отсутствует описание функций BIOS, а также фирменных утилит ASRock. Кстати, утилиты и драйверы записаны на CD-диске, на котором также находится антивирусный пакет McAfee.


ASRock X58 Deluxe коробки

Плата ASRock X58 Deluxe

Главной особенностью платы ASRock X58 Deluxe является наличие четырех слотов PEG (PCI Express x16).


ASRock X58 Deluxe плата

Разъемы питания установлены удобно, по краям платы: основной 24-контактный - на нижнем краю, а дополнительный 8-контактный - в правом верхнем углу. Причем последний допускает подключение 4-жильного кабеля.


ASRock X58 Deluxe доп. разъем питания

Отметим, что дизайн PCB не имеет проблемы с блокировкой видеокартой защелок слотов DIMM.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN (около "северного моста") для соответствующего кулера.


ASRock X58 Deluxe сокет

Остальные четыре разъема для вентиляторов 3-контактные и установлены около "северного моста". На "северном мосту" установлен средних размеров радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки.


ASRock X58 Deluxe северный мост

Под "северным мостом" установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты на три группы по два слота, с чередованием цветов. В результате, чтобы задействовать трехканальный режим нужно установить модули памяти в слоты одного цвета (вариант с тремя модулями).


ASRock X58 Deluxe DIMMs

Отметим, что плата поддерживает память стандарта DDR3-800/1066 (выше - только при разгоне), а максимальный общий объем памяти равен 24 Гб.

На плате установлено четыре слота PCI Express Graphics, которые предназначены для видеокарт.


ASRock X58 Deluxe слоты

Причем на синие слоты выделяются либо 16, либо восемь линий шины PCI Express; на оранжевые - либо восемь, либо слоты не используются. Кроме этого, на плате установлено еще три слота PCI.

Возможности расширения

На плате ASRock X58 Deluxe установлен "южный мост" ICH10R, с радиатором. В результате, плата поддерживает шесть портов SerialATA II, и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в красный цвет и ориентированы параллельно плоскости платы.


ASRock X58 Deluxe угол

Кроме того, на плате установлен контроллер JMB362, который поддерживает два канала SerialATA II.


ASRock X58 Deluxe SATA-контроллер 1

Однако инженеры ASRock реализовали только один канал, соответствующий порт выведен на заднюю панель платы. Причем конструктивное исполнение данного разъема является электрически и физически совместимым с интерфейсом USB. Таким образом, данный разъем можно использовать как для подключения SATA-, так и для подключения USB-устройств.

Отметим, что плата поддерживает интерфейсы ParallelATA и FDD, причем первый реализован при помощи контроллера VIA VT6330. Этот чип является комбинированным и помимо PATA обеспечивает поддержку еще двух портов FireWire. Один из этих портов выведен на заднюю панель платы, а другой реализован при помощи планки (нет в комплекте).


ASRock X58 Deluxe контроллер FireWire

На плате установлено двенадцать портов USB 2.0: семь расположены на задней панели, а еще пять подключаются при помощи планок (нет в комплекте).

Плата ASRock X58 Deluxe имеет восьмиканальный звук High Definition Audio, а в качестве кодека используется чип ALC 890С.


ASRock X58 Deluxe звуковой контроллер

На плате установлен высокоскоростной сетевой контроллер Realtek RTL8111DL (Gigabit Ethernet), подключенный к шине PCI Express (x1).


ASRock X58 Deluxe сетевой контроллер

Задняя панель платы имеет следующую конфигурацию:


ASRock X58 Deluxe задняя панель

Инженеры ASRock полностью отказались от размещения на панели устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.

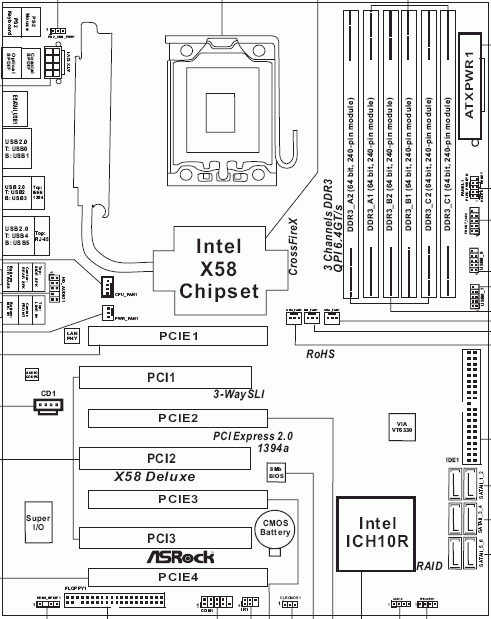

Традиционная схема компонентов:


ASRock X58 Deluxe

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы ASRock X58 Deluxe основан на версии AMI BIOS, и его объем равен 8 Мбит. Структура разделов несколько непривычная, но особых неудобств это не доставляет.


ASRock X58 Deluxe BIOS

Все настройки памяти находятся в отдельном подразделе:


ASRock X58 Deluxe настройки памяти

Следующий параметр, который влияет на производительность - это установка частоты памяти.


ASRock X58 Deluxe частота памяти

Еще один параметр, повышающий эффективность памяти - "Command Rate":


ASRock X58 Deluxe 1T

Теперь рассмотрим раздел, посвященный системному мониторингу.


ASRock X58 Deluxe системный мониторинг

Плата отображает текущие значения температуры процессора, системы, скорости вращения всех вентиляторов, а также уровни напряжений. Процессорный кулер может изменять скорость вращения в зависимости от температуры процессора, благодаря технологии Quiet Fan:


ASRock X58 Deluxe Smart Fan

Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:


ASRock X58 Deluxe настройки CPU

Отметим поддержку профилей CMOS, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASRock X58 Deluxe поддерживает три независимых профиля:


ASRock X58 Deluxe BIOS profile

Несколько слов о фирменных утилитах ASRock. Во-первых, это технология энергосбережения Intelligent Energy Saver (IES),


ASRock X58 Deluxe IES

Во-вторых, технология Instant Boot, которая, по утверждениям разработчиков, позволяет загрузить Windows за четыре секунды.


ASRock X58 Deluxe Instant Boot

На практике работа этой утилиты выглядит следующим образом: при выключении компьютера, происходит его перезагрузка, затем происходит штатная загрузка Windows (~40 секунд), а затем выполняется гибернация. При повторном включении компьютера, пользователь получает чистый и рабочий Windows действительно через несколько секунд. Однако стоит учесть, что данная экономия времени достигнута за счет потраченного времени на дополнительную загрузку Windows. Иными словами, Instant Boot не экономит ни одной секунды, а попросту "забирает" одну минуту в конце рабочего дня, чтобы "вернуть" ее на следующее утро.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-фазную схему, в которой установлено четыре конденсатора емкостью 270 мкФ и 13 конденсаторов емкостью 820 мкФ.


ASRock X58 Deluxe PWM

Отметим, что силовые элементы PWM снабжены радиатором.

Набор функций разгона:


ASRock X58 Deluxe настройки разгона 1

ASRock X58 Deluxe настройки разгона 2

В виде таблицы:

Плата ASRock X58 Deluxe
Изменение множителя CPU +
Изменение множителя контроллера памяти + (*)
Изменение QPI от 100 МГц до 300 МГц (1 МГц)
Изменение Vcore от 0,84375 В до 1,6 В (0,00625 В)
Изменение Vsb от 1,12 В до 1,56 В (0,02 В)
Изменение Vmem от 1,53 В до 2,451 В (0,015 В)
Изменение Vtt от +0 до +0,3 В (0,1 В)
Изменение Vioh от 1,11 В до 1,49 В (0,12 В)
Изменение Vpll от 1,82 В до 2,5 В (0,02 В)
Изменение PCI-E от 50 МГц до 150 МГц (1 МГц)

(*) - Некоторые инженерные процессоры LGA1366 не позволяют изменять множитель частоты контроллера памяти.

Теперь переходим к практическому разгону.

Итак, плата ASRock X58 Deluxe показала следующие результаты - стабильная работа на частоте QPI = 186 МГц с процессором на ядре Bloomfield.


ASRock X58 Deluxe разгон

Продолжая тему разгона, отметим новую фирменную утилиту оверклокинга OC Tuner:


ASRock X58 Deluxe OC Tuner

Об этой программе мы не можем сказать ничего плохого, как, впрочем, и хорошего; OC Tuner - это основной инструмент начинающего оверклокера.

Производительность

При определении стартовой частоты QPI оказалось, что плата завышает ее всего на 0,3 МГц.


ASRock X58 Deluxe штатная частота

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Intel Core i7 920 (LGA1366; 2,66 ГГц; ядро Bloomfield)
Кулер Боксовый
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера Vista: 180.48 WHQL
Версия драйвера Windows 7 RC: 185.85
Звуковая карта -
HDD Samsung HD160JJ
Память 3x 1024 Мб Qimonda DDR3-1333
Корпус FSP 550 Вт
OS MS Vista
MS Windows 7 RC

Подойдя к этому месту, мы поняли, что данный обзор будет совершенно неинтересен тому читателю, который потратил время на обзор платы ASRock X58 SuperComputer, поскольку версия Deluxe похожа на нее как две капли воды. И чтобы сделать обзор "бодрее", мы добавили серию тестов на новой операционной системе MS Windows 7 RC.

Вначале посмотрим на результаты синтетических тестов.


Тест производительности Everest

Тест производительности Everest

Тест производительности 3DMark

Тест производительности процессора 3DMark

Тесты прикладного ПО.


Тест производительности 3D Max

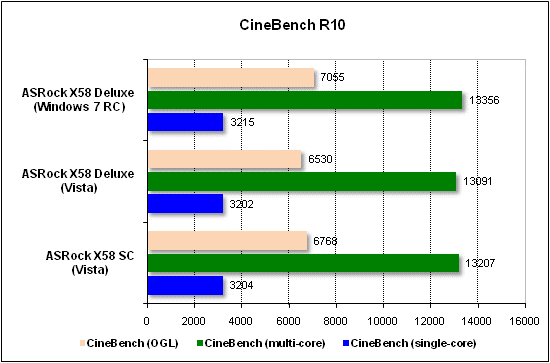

Тест производительности CineBench

Тест производительности POV

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

Тест производительности DivX

Тест производительности Xvid

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Тест производительности WinRAR

Теперь - тесты игровых программ.


Тест производительности Quake 4

Тест производительности Serious Sam 2

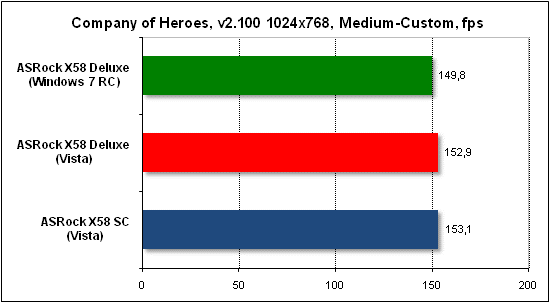

Тест производительности Company of Heroes

Тест производительности Crysis

Тест производительности PTB

Тест производительности Supreme Commander

Тест производительности Unreal Tournament 3

Тест производительности World in Conflict

Тест производительности X3

Выводы

Материнская плата ASRock X58 Deluxe понравилась нам куда больше, нежели модель ASRock X58 SuperComputer. Причем наиболее привлекательный фактор - это розничная цена, которая находится в диапазоне от $220 до $240, против $290-300 за ASRock X58 SuperComputer. При этом комплектация версии Deluxe чуть-чуть беднее (на два кабеля SATA и один мост SLI), а сама плата имеет на борту всего один сетевой контроллер против двух у SuperComputer. Согласитесь, что это вполне допустимые жертвы за экономию $50!

По всем остальным параметрам ASRock X58 Deluxe не уступает версии SuperComputer. Она обеспечивает высокую производительность, работает стабильно и оснащена четырьмя слотами PCI Express x16.

Таким образом, мы приходим к выводу, что плата ASRock X58 Deluxe является лучшим бюджетным продуктом для системы с четырьмя видеокартами. Но если вы можете обойтись всего тремя видеокартами, то мы напомним о существовании платы MSI X58 Pro за $200, которая победила в нашем сравнительном тестировании в номинации "Лучшая покупка".

Заключение

Плюсы:

  • высокая стабильность и производительность;
  • 8-фазная схема питания процессора;
  • наличие четырех слотов PCI Express x16 v2.0;
  • поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
  • поддержка SerialATA II/RAID (7 каналов; ICH10R + JMB362);
  • поддержка одного канала P-ATA (VIA VT6330);
  • звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (двенадцать портов) и IEEE-1394 (FireWire; два порта);
  • широкий набор фирменных технологий ASRock (OC Tuner, IES, профили CMOS, Quiet Fan и проч.);
  • пассивная система охлаждения чипсета и модуля питания.

Минусы:

  • не обнаружено.

Особенности платы:

  • на задней панели нет LPT- и COM-портов;
  • комбинированный eSATA/USB-порт.

Автор: Александр Митрофанов
Источник: www.3dnews.ru
