   Компьютеры -> Мат. платы -> Foxconn NF4SK8AA на чипсете nVidia nForce4 SLI


Foxconn NF4SK8AA на чипсете nVidia nForce4 SLI

Цена на материнские платы на чипсете nForce4 SLI неуклонно приближается к отметке 100$. Напомню, что после анонса этого чипсета, самые первые экземпляры плат продавались по 200$ ; позже средняя цена довольно резко снизилась до 150$, а на сегодняшний день достигла 130$. Причем, для снижения цены некоторые производители по максимуму урезали возможности как платы, так и чипсета ( в результате мы могли видеть такие платы, как Albatron K8SLI с 6-и канальным звуком, 8 портами USB2.0 и одним сетевым контроллером).

Не так давно компания Foxconn представила две модели на чипсете nForce4 SLI. Обе они основаны на одном дизайне PCB и отличаются только набором дополнительных контроллеров. Первая модель называется NF4SK8AA-8KRS и имеет на борту только базовый набор возможностей расширения (зато ее цена менее 120$). Вторая плата подороже (~150$); называется NF4SK8AA-8EKRS, и включает дополнительный контроллер Firewire, два гигабитных сетевых контроллера, а также дополнительный SerialATA II\RAID контроллер. Именно она будет объектом сегодняшнего теста.

Спецификация Foxconn NF4SK8AA


Foxconn NF4SK8AA

Foxconn NF4SK8AA
Процессор - AMD Athlon 64/Sempron с частотой шины 200 МГц;
- Разъем Socket 939;
Чипсет - Чипсет nVidia nForce4 SLI;
- Связь с процессором: шина HyperTransport (16\16bit)
Системная память - Четыре 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 4Гбайт
- Возможен двухканальный доступ к памяти
- Поддерживается память типа PC2100/PC2700/PC3200
Графика - Два слота PCI Express x16 (в режиме SLI слоты используют по 8 каналов PCI Express);
Возможности расширения - Три 32-х битных PCI Bus Master слотов;
- Один слот PCI Express x1;
- Десять портов USB 2.0 ( 4 встроенных + 6 дополнительных);
- Два порта IEEE1394 (Firewire; все дополнительные)
- Встроенный звук AC'92 v2.3;
- Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB от 200 до 300 Мгерц с шагом 0.5-2 Mhz; изменение множителя;
- Изменение напряжения на процессоре, памяти.
- Утилита SuperStep .
Дисковая подсистема - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 );
- Поддержка протокола SerialATA II (4 канала - nForce4 SLI, c поддержкой RAID );
- Дополнительный SerialATA II\Raid контроллер (Микросхема Silicon Image Sil3132, 2 канала );
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 4 MBit Flash ROM
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- Утилиты SuperLogo и SuperUpdate
Разное - Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-ти пиновый разъем питания ATX (ATX-PW)
- Дополнительный 4-х пиновый разъем питания
- Дополнительный 4-х пиновый Molex разъем питания
Мониторинг - Отслеживание температуры процессора ,системы , мониторинг напряжений, определение скорости вращения трех вентиляторов.
- Функция Smart Fan
Размер - ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

Плата упакована в коробку с фирменным дизайном,


Foxconn NF4SK8AA

Комплектация

  • Материнская плата
  • CD диск с ПО и драйверами
  • Три 3" дискеты с драйверами к RAID контроллерам
  • Руководство пользователя на английском языке + краткая инструкция по установке
  • Два ATA-133 шлейфа, FDD шлейф
  • Два SerialATA кабеля + два переходника питания (четыре разъема)
  • Заглушка на заднюю панель корпуса
  • SLI - коннектор + усилительный брекет

Комплектация платы включает только самые необходимые компоненты. Однако, учитывая розничную цену = 150$, за комплектацию мы можем поставить оценку "4-".


Foxconn NF4SK8AA

Кроме основного руководства, внутри коробки мы обнаружили краткое руководство сборщика, CD-диск с драйверами и утилитами Foxconn, а также три 3" дискеты с драйверами к RAID контроллерам.


Foxconn NF4SK8AA

Для SerialATA устройств предназначены два соответствующих кабеля, а также два переходника питания с четырьмя разъемами.


Foxconn NF4SK8AA

И наконец, отметим SLI-коннектор, который предназначен для соединения двух видеокарт. К нему прилагается усилительный брекет для жесткой фиксации двух видеокарт.

Плата Foxconn NF4SK8AA

Каких-либо сложностей при сборке компьютера не возникает, т.к. плата Foxconn NF4SK8AA практически не имеет недостатков в дизайне. В частности основной и дополнительный разъем питания установлены по краям платы, а защелки слотов DIMM не блокируются видеокартой.


Foxconn NF4SK8AA

Незначительное неудобство возникает при подключении еще одного кабеля питания к дополнительному разъему питания типа Molex. Последний установлен около первого слота PCI Express x16, и его необходимо использовать при установке мощных видеокарт (для карт типа GeForce 6600GT его использовать необязательно).


Foxconn NF4SK8AA

Процессорный сокет окружен стандартной пластиковой рамкой, а на обратной стороне платы установлена пластиковая усилительная пластина.


Foxconn NF4SK8AA

Рядом с сокетом установлен 3х пиновый разъем для подключения процессорного кулера. Кроме него, на плате есть еще три подобных разъема: FAN1 около чипсета и SYS_FAN2 около слота PCI3. Еще один разъем (SYS_FAN1) предназначен для кулера на чипсете, и соответственно установлен рядом с чипсетом.


Foxconn NF4SK8AA

Поскольку чипсет имеет одночиповую архитектуру, то активное охлаждение положительно скажется на стабильности работы как в штатных режимах, так и при разгоне. Отметим, что несмотря на высокую скорость вращения кулера на чипсете, его шум практически незаметен.

На плате установлено четыре слота DIMM, при этом максимальный объем памяти составляет 4Гбайт.


Foxconn NF4SK8AA

Первый и третий слот относятся к первому каналу памяти, второй и четвертый - ко второму. Соответственно модули памяти рекомендуется устанавливать в слоты одного цвета.

Что касается возможностей расширения, то как мы уже говорили плата имеет два слота PCI Express x16 (оба с фиксаторами),


Foxconn NF4SK8AA

Между ними расположен специальный SLI-терминатор: небольшая платка, с помощью которой осуществляется переключение между одиночным и SLI режимом.

Также на плате установлен один слот PCI Express x1 и три слота PCI.


Foxconn NF4SK8AA

Возможности расширения

Как и остальные платы на чипсете nForce4 Ultra\SLI, плата Foxconn NF4SK8AA поддерживает 4 канала SerialATA-II.


Foxconn NF4SK8AA

Однако инженерам Foxconn этого количества показалось недостаточным, и они установили дополнительный SerialATA II\RAID контроллер Sil3132, производства компании SiliconImage.


Foxconn NF4SK8AA

Итого к материнской плате Foxconn NF4SK8AA можно подключить 10 жестких дисков: 6 по протоколу SerialATA II и 4 по ParallelATA. Также напомним уникальную функцию чипсета nForce4, которая позволяет объединять в один RAID массив как SerialATA, так ParallelATA диски.

Далее - на плате установлено 2 гигабитных сетевых контроллера. Первый - это чип 88E1111 производства компании Marvell.


Foxconn NF4SK8AA

Второй - чип 88E8053, производства той же компании. В результате на задней панели появилось два разъема RJ-45.

Далее - на NF4SK8AA установлен контроллер для поддержки последовательной шины Firewire.


Foxconn NF4SK8AA

Это чип TSB43AB22A, производства Texas Instruments. В результате плата поддерживает два порта IEEE1394, которые подключается при помощи брекета (нет в комплекте).

Кроме Firewire, плата поддерживает 10 портов USB2.0, четыре из которых расположены на задней панели, а еще 6 подключаются при помощи брекетов (нет в комплекте).

И последнее на чем мы остановимся - это встроенный звук. В качестве кодека используется чип ALC850, который поддерживает выход на 8 каналов.


Foxconn NF4SK8AA

Задняя панель платы имеет следующий вид:


Foxconn NF4SK8AA

Вы можете заметить отсутствие одного из COM портов. На его месте расположены оптический и коаксиальный SP-DIF выходы. Причем отсутствующий COM порт предусмотрен дизайном платы, но на нашем экземпляре не распаян.


Foxconn NF4SK8AA

На плате Foxconn NF4SK8AA установлено две перемычки - CLR_CMOS, которая предназначена для обнуления параметров CMOS и TBL_EN1 - для защиты от перезаписи "Top Boot Block" (обе расположены около микросхемы биоса).

Теперь поговорим о настройках биоса.

BIOS

Биос платы Foxconn NF4SK8AA основан на версии Award BIOS Phoenix.


Foxconn NF4SK8AA

Настройки памяти находятся в разделе "BIOS Features/DRAM Configuration":


Foxconn NF4SK8AA

А параметр, отвечающий за выбор частоты работы памяти, находится в разделе "BIOS Features":


Foxconn NF4SK8AA

Каких-либо проблем с совместимостью с модулями оперативной памяти мы не обнаружили. Также мы не обнаружили проблем при работе памяти в асинхронном режиме (т.е. при установке понижающих множителей). О пользе снижения частоты работы памяти можно почитать в обзоре процессоров на ядре Winchester.

Теперь рассмотрим раздел, посвященный системному мониторингу.


Foxconn NF4SK8AA

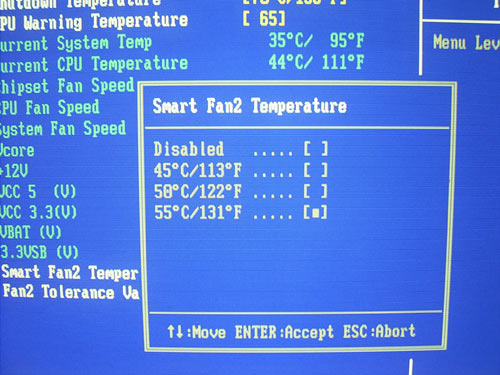

Плата отслеживает текущую температуру процессора и системы, уровни напряжений, а также скорости вращения трех (из четырех) вентиляторов. Кроме того, скорость процессорного кулера может быть привязана к температуре CPU, с помощью функции Smart FAN .


Foxconn NF4SK8AA

Следить за параметрами системного мониторинга можно с помощью утилиты SuperStep, которая также позволяет разгонять систему:


Foxconn NF4SK8AA

В заключении отметим очень удобную утилиту для изменения картинки стартового экрана (POST), которая называется SuperLogo. По нашему мнению это наилучшая из всех подобных утилит, поскольку без проблем воспринимает как .bmp , так и .jpg файлы, умеет самостоятельно масштабировать картинку. А обновление POST-картинки проиcходит очень просто и интуитивно понятно.

Не менее просто происходит обновление версии биоса с помощью утилиты SuperUpdate:


Foxconn NF4SK8AA

Кстати, утилита SuperLogo, на самом деле, является одним из режимов работы утилиты SuperUpdate.

Разгон и стабильность

Рассмотрим преобразователь питания. Он имеет 3-х фазную схему, в которой установлены пять конденсаторов емкостью 3300 мкФ, и шесть по 1500 мкФ.


Foxconn NF4SK8AA

Теперь переходим к рассмотрению функций разгона, которые очень удобно сосредоточены в разделе "BIOS Features".


Foxconn NF4SK8AA

Программисты Foxconn наконец сделали шаг навстречу оверклокером, и расположили все важные функции разгона на одном экране. Поэтому установка всех значений выполняется очень оперативно. Правда, если частоты оптимистично завышены, то плата не стартует вообще ( не помогает ни нажатая клавиша Ins, ни полное отключение блока питания). Поэтому приходится сбрасывать настройки биоса перемычкой (для удобства - она имеет хвост :), и заново устанавливать все необходимые значения.

Теперь перечислим функции разгона. Во-первых, плата Foxconn NF4SK8AA позволяет изменять частоту HTT в диапазоне от 200 до 300Мгерц с шагом 0.5-2 Мгерц. Сразу ввести нужное значение нельзя, поэтому приходится перелистывать все промежуточные.


Foxconn NF4SK8AA
Foxconn NF4SK8AA

Следующий пункт - функция изменения множителя процессора.


Foxconn NF4SK8AA
Foxconn NF4SK8AA

Диапазон изменения от 4 до 11 (максимальный для процессора 3500+) с шагом 0.5. Следующая функция позволяет изменять напряжение на процессоре (Vcore) от 0.825В до 1.55В с шагом 0.025В.


Foxconn NF4SK8AA Foxconn NF4SK8AA

Кроме того, еще одна функция позволяет увеличить напряжение Vcore на 0.14V с шагом 0.02V.


Foxconn NF4SK8AA

Следующая функция позволяет изменять напряжение на памяти (Vmem).


Foxconn NF4SK8AA

Диапазон изменения от 2.5V до 2.85V с шагом 0.05V. Вот собственно и все - функций увеличения напряжения на чипсете и шине PCI Express у платы нет. Впрочем есть еще пара функций разной степени полезности. Во-первых это изменение частоты шины PCI Express в диапазоне от 100Мгерц до 145Мгерц.


Foxconn NF4SK8AA

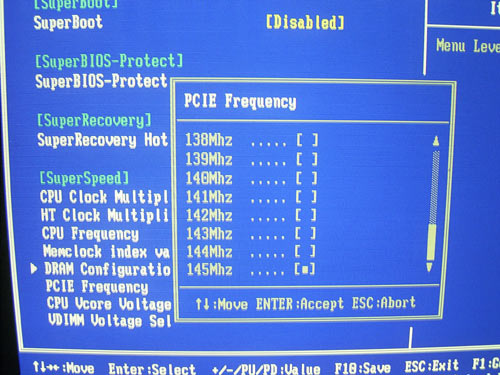

Во время экспериментов с разгоном мне не пришлось использовать данную функцию. А вот функцию изменения множителя шины HyperTransport пришлось использовать:


Foxconn NF4SK8AA

Дело в том, что при увеличении опорной частоты HT (проще говоря FSB) для сохранения стабильности работы, результирующая частота HT должна быть в районе 1Ghz. В результате при увеличении FSB до 250Мгерц мы вынуждены снизить множитель HT до 4 (при установке FSB в районе 300Мгерц, множитель = 3). Этот тонкий момент многие пользователи не учитывают, и сталкиваются с проблемами при разгоне.

Теперь переходим к практическому разгону. Плата показала вполне приличные результаты: стабильная работа на максимально возможной частоте = 300Мгц.


Foxconn NF4SK8AA

Также у нас сложилось впечатление, что потенциал платы в плане разгона гораздо выше. И если в новых версиях биоса диапазон изменения HTT будет увеличен, то вполне возможно плата покажет более высокие результаты.

Производительность

Отметим, что плата Foxconn NF4SK8AA практически не завышает штатную частоту FSB:


Foxconn NF4SK8AA

В качестве конкурентов мы использовали систему с материнской платой на чипсете ATI Xpress 200 (поддержка Athlon64 Socket939 + видео PCI Express), а также плату Gigabyte K8NXP-9 на чипсете nForce4 Ultra.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Athlon 64 3500+ ( реальная частота 2.2Ггерц, 200х11 ).
Кулер Zalman 7700Cu
Видеокарта Abit Radeon X600XT
Звуковая карта Creative Live 5.1
HDD IBM DTLA 307030 30Gb
Память 2x256 Мбайт PC3200 DDR SDRAM Platinum rev2.0 производства OCZ
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.


Foxconn NF4SK8AA

Foxconn NF4SK8AA

Теперь тесты игровых программ (т.е. реальных приложений).


Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Foxconn NF4SK8AA

Выводы

Плата Foxconn NF4SK8AA - это довольно привлекательный продукт по соотношению "цена\качество". За вполне разумную сумму денег (~150$ по price.ru на момент тестирования) пользователь получает мощную плату с очень хорошим набором возможностей расширения: поддержка технологии SLI, наличие двух гигабитных сетевых контроллеров, поддержка последовательной шины Firewire (два порта) и USB2.0 (10 портов), а также наличие дополнительного двухканального SerialATA II\RAID контроллера.

К комплектации платы у нас особых претензий не возникло. Однако за 150$ хотелось бы получить большее количество SerialATA кабелей и брекеты с дополнительными портами USB2.0 и Firewire. По функциональным возможностям платы есть только одно замечание: у пользователя нет возможности отключить дополнительный SerialATA II контроллер (в результате при каждой загрузке мы вынуждены наблюдать паузу в несколько секунд), а также контроллер Firewire.

Что касается возможностей разгона, то и тут к плате нет претензий: хороший набор функций и довольно неплохие практические результаты.

Foxconn NF4SK8AA

Заключение

Плюсы:
  • Отличная стабильность.
  • Поддержка технологии SLI (2 слота PCI Express x8\x16)
  • Поддержка SerialATA II ( 6 каналов SATA II; 2х RAID)
  • Встроенный 8-и канальный звук и 2 гигабитных сетевых контроллера.
  • Поддержка интерфейса USB2.0 (10 портов ) и IEEE-1394 (2 порта).
  • Набор фирменных технологий Foxconn: (SuperStep,SuperUpdate\SuperLogo и проч) .
Минусы:
  • Незначительные недоработки биоса
Особенности платы:
  • Хороший потенциал в области разгона, и приличные результаты (HTT=300Мгц).
