Материнская плата Gigabyte GA-8IPE1000 Pro

Фирма Gigabyte на основе чипсета Intel 865PE разработала и выпуcтила материнскую плату Gigabyte GA-8IPE1000 Pro. Данная материнская плата ориентирована на создание высокопроизводительных компьютерных систем, основу которых составляют процессоры архитектуры NetBurst, созданные по технологии 0,13 мкм, а также рассчитанные на частоту шины 400/533/800 МГц и поддерживающие технологию Hyper-Threading.

Тест - экспресс

Потенциальные возможности современного компьютера зависят от всей совокупности комплектующих, входящих в состав аппаратных средств системы. Однако наиболее сложным и функционально насыщенным элементом, пожалуй, является материнская плата. Она в значительной степени определяет производительность, устойчивость и надежность работы ПК.

Представленные на рынке в большом количестве модели материнских плат отличаются не только ценой и дизайном, но и функциональными возможностями. При этом параметры предлагаемых на рынке изделий в значительной степени зависят от входящих в их состав элементов, а также от качества изготовления материнской платы фирмой-производителем.

В настоящее время производством этого типа компьютерных комплектующих занимаются несколько десятков фирм. Однако более половины произведенной продукции приходится на несколько крупных компаний, к числу которых относится Gigabyte.

Одной их недавно выпущенных моделей материнских плат, созданных на основе популярного чипсета Intel 865PE, является плата GA-8IPE1000 Pro.

Материнская плата Gigabyte GA-8IPE1000 Pro ориентирована на разработку высокопроизводительных настольных персональных компьютеров. Высокая производительность материнской платы Gigabyte GA-8IPE1000 Pro возможна благодаря поддержке современных процессоров архитектуры NetBurst, у которых частота передачи данных по шине достигает 800 МГц, а также модулей двухканальной подсистемы памяти DDR400.

Чипсет Intel 865PE материнской платы Gigabyte GA-8IPE1000 Pro

Рис. 1. Структура компьютера, созданного на основе чипсета Intel 865PE

Линейка чипсетов Intel 865 (i865) состоит из моделей i865PE, i865P, i865G. Данная линейка чипсетов, известных ранее как Springdale, ориентирована на разработку настольных персональных компьютеров. Поддерживает процессоры Intel Pentium 4 с технологией Hyper-Threading, созданные по технологии 0,13 мкм, подключаемые через разъем Socket 478 и работающие с шиной FSB типа QPB (Quad-Pumped Bus).

Флагман линейки i865 - чипсет i865PE рассчитан на тактовую частоту 100, 133 и 200 МГц, что обеспечивает частоту передачи данных 400, 533, 800 МГц.

Технология PAT, реализованная в i875P, чипсетом i865PE не поддерживается (официально и фактически, вопреки маркетинговым сообщениям некоторых производителей материнских плат). Кроме того, чипсетами данной линейки не поддерживается и ECC.

Базовый комплект состоит из микросхем Intel 82865PE Memory Controller Hub (MCH) и Intel 82801EB (ICH5). В качестве второй микросхемы может использоваться Intel 82801ER (ICH5R).

Микросхемой MCH поддерживается двухканальная память DDR266 (для любой частоты FSB), DDR333 (для 533 и 800 МГц) и DDR400 (только для 800 МГц), AGP 8х, шина CSA (для чипов Intel Gigabit Ethernet).

Микросхемами ICH5/ICH5R поддерживается до шести устройств PCI Busmaster, AC'97-кодек(и) (20 бит, AC'97 2.2), восемь портов USB 2.0, четыре устройства IDE с интерфейсом до ATA100, два устройства IDE с интерфейсом Serial ATA (с рядом ограничений). При использовании южного моста ICH5R возможна организация устройств Serial ATA в RAID0.

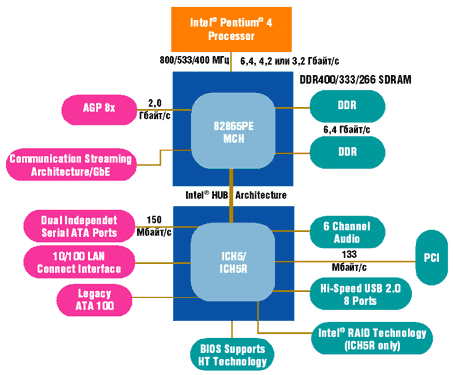

Рис. 2. Структура материнской платы Gigabyte GA-8IPE1000 Pro, созданной на основе чипсета Intel 865PE

Основные технические параметры материнской платы Gigabyte GA-8IPE1000 Pro

Процессор
. поддержка процессоров Intel Pentium 4 с технологией Hyper-Threading с шиной 800, 533, 400 МГц в 478-контактном корпусе mPGA.

Чипсет
. Intel 82865PE (MCH) и Intel 82801ER (ICH5R);
. два порта Serial ATA 150 c поддержкой RAID 0;
. протокол Ultra ATA 100/66;
. пять разъемов PCI.

Оперативная память
. четыре разъема (184 контакта) для оперативной памяти DIMM, DDR 400, DDR333, DDR266 (2,5 В, 128/256/512/1024 Мбит, unbuffered), максимальный объем - до 4 Гбайт;
. поддержка одного или двух каналов оперативной памяти.

Видео
. один универсальный объем 1,5 или 0,8 В AGP 3.0 с поддержкой режима AGP 8х/4х/Pro.

Аудио
. аудиоподсистема на основе кодека ALC655 CODEC.

LAN
. интегрированный сетевой контроллер Intel Kinnereth-R LAN PHY 10/100 Мбит/с (RJ45).

IDE
. два коннектора Ultra DMA 100/66/33;
. два коннектора Serial ATA 150.

Системный BIOS
. AWARD BIOS, 4 M бит Flash ROM;
. Dual BIOS;
. Multi Language BIOS;
. Face Wizard;
. Q-Flash.

Слоты
. один слот AGP, пять слотов PCI (33 МГц , PCI 2.3).

Разъемы периферии
. один Floppy-порт (поддерживает устройства объемом до 2,88 Мбайт);
. один параллельный порт (Parallel);
. два последовательных порта (COM);
. PS/2 клавиатура и PS/2 мышь;
. восемь разъемов USB 2.0;
. три разъема IEEE1394;
. один сетевой разъем IrDA;
. один разъем RJ45;
. аудиоразъемы (Line-In, Mic-In, Line-Out, SPDIF Out/SPDIF In).

Мониторинг аппаратных средств
. мониторинг напряжений и температур.

Форм-фактор
. ATX, размеры 30,5x24,4 см, четыре слоя PCB.

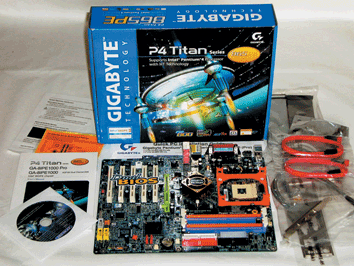

Фото 1. Комплект материнской платы Gigabyte GA-8IPE1000 ProСостав комплекта материнской платы Gigabyte GA-8IPE1000 Pro

В состав комплекта входят:
. коробка;
. краткое руководство Quick PC;
. компакт-диск с драйверами и утилитами;
. материнская плата Gigabyte GA-8IPE1000 Pro;
. руководство пользователя на английском языке;
. защитная панель ввода/вывода, соответствующая спецификации ATX;
. шлейф для подключения гибкого дисковода;
. кабель для подключения ATA66/100;
. два кабеля Serial ATA;
. кабель IEEE 1394;
. кабель USB 2.0.

Особенности архитектуры и дизайна

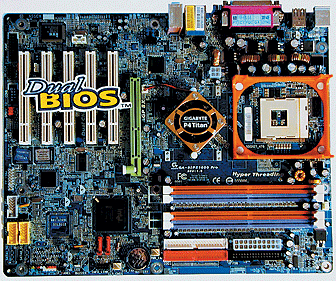

Фото 2. Материнская плата Gigabyte GA-8IPE1000 ProДизайн материнской платы Gigabyte GA-8IPE1000 Pro в целом соответствует референс-дизайну подобных изделий, как, впрочем, и другие подобные изделия от других производителей. Это относится в первую очередь к критическим областям платы, связанным с работой процессора, микросхемы MCH чипсета Intel 865PE, оперативной памяти и видеоадаптера. В противном случае изделия являются неработоспособными. Это объясняется тем, что работа перечисленных важнейших составляющих системы компьютера характеризуется очень высокими частотами, что требует определенных условий эксплуатации, вытекающих из объективных физических законов.

Материнская плата Gigabyte GA-8IPE1000 Pro ориентирована на применение в высокопроизводительных настольных компьютерах. Поэтому в системах, созданных на основе данной платы, рекомендуется использование процессоров Intel Pentium 4 с технологией Hyper-Threading и шиной с частотой передачи данных 800 МГц. Это обеспечивает достижение максимального уровня производительности компьютера. Правда, возможно использование и менее производительных моделей процессоров той же архитектуры NetBurst. Это могут быть, например, модели, рассчитанные на шину 533 МГц и даже 400 МГц. Хотя чипсет Intel 865PE позиционируется для процессоров, поддерживающих технологию Hyper-Threading, совместно с материнской платой Gigabyte GA-8IPE1000 Pro возможно применение моделей, в которых эта технология не поддерживается. Например, совместно с этой платой могут эксплуатироваться и модели процессоров Intel Celeron архитектуры NetBurst. Однако надо признать, что это не обеспечивает высоких уровней производительности, которых можно достичь с более мощными процессорами.

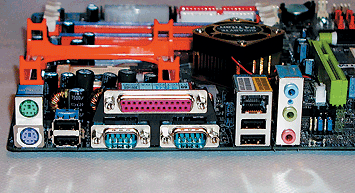

Фото 3. Разъемы материнской платы Gigabyte GA-8IPE1000 ProВ соответствии с возможностями используемого чипсета Intel 865PE режим работы модулей памяти DDR SDRAM может быть как одноканальным (при частоте передачи данных 800 МГц и модулях памяти DDR400 полоса пропускания составляет 3,2 Гбайт/с), так и двухканальным (при данных условиях полоса пропускания - 6,4 Гбайт/с). Двухканальный режим позволяет получить полностью сбалансированную систему по информационным потокам, поскольку полосы пропускания процессорной шины и шины памяти совпадают. В этом случае они составляют равные величины: при частоте передачи данных 800 МГц и модулях памяти DDR400 - 6,4 Гбайт/с. При этом работа модулей памяти DDR SDRAM может быть либо синхронной - тактовая частота работы модулей памяти совпадает с тактовой частотой FSB, либо асинхронной - тактовая частота отличается от частоты FSB. Режимы работы задаются в BIOS Setup.

Фото 4. Микросхема MCH чипсета Intel 865PE со средствами охлажденияВ архитектуре материнской платы Gigabyte GA-8IPE1000 Pro с помощью интегрированных контроллеров реализовано множество функций, ранее доступных только встроенными средствами плат расширения.

Так, например, интегрированный сетевой контроллер Intel Kinnereth-R LAN PHY обеспечивает сетевые возможности со скоростью передачи данных 10/100 Мбит/с (RJ45), а встроенные средства микросхемы Intel 82801EB (ICH5) чипсета, Intel 865PE, отвечающей за ввод/вывод, - последовательного интерфейса Serial ATA-150.

Из особенностей архитектуры материнской платы Gigabyte GA-8IPE1000PRO следует отметить фирменную технологию Dual BIOS, часто встречающуюся в изделиях этого производителя.

Фото 5. Микросхема Intel 82801EB (ICH5), ответственная за ввод/вывод, и разъемы интерфейса Serial ATA 150Необходимо отметить, что целесообразность использования в архитектуре материнских плат технологии Dual BIOS подвергается сомнению многими специалистами, а также производителями материнских плат. Связано это с тем, что развитие технологий обновления программных кодов BIOS обеспечивает высокую надежность проведения данной операции. Однако следует признать, что технология Dual BIOS повышает уверенность при проведении операций по обновлению кода BIOS. В первую очередь это касается начинающих пользователей, не обладающих должным уровнем квалификации.

Повышению надежности и стабильности работы, особенно в случае нештатных режимов работы компьютерных комплектующих, способствует реализация аппаратного мониторинга. Встроенные специализированные средства обеспечивают контроль за напряжениями питания и работой охлаждающих вентиляторов.

Фото 6. Две микросхемы BIOS (Dual BIOS)Еще одной особенностью архитектуры Gigabyte GA-8IPE1000 Pro является использование трехканального варианта интегрированного в состав платы преобразователя напряжения (VRM). Необходимо отметить, что трехканальное решение является традиционным для моделей данного производителя материнских плат.

Оценивая эксплуатационные параметры описанной материнской платы, следует отметить, что при выполнении многочисленных, длительных тестов плата Gigabyte GA-8IPE1000 Pro работала устойчиво.

Тестирование

Фото 7. Трехканальный преобразователь напряжения (VRM)В тестировании использовались следующие компоненты:
. материнская плата Gigabyte GA-8IPE1000 Pro (чипсет Intel 865PE);


. материнская плата Gigabyte GA-8IK1100 (чипсет Intel 875P);


. процессор Intel Pentium 4 (Socket 478, 512 кбайт кэш-памяти L2, 200 МГц FSB типа QPB) с тактовой частотой 2,4 ГГц;


. видеоадаптер Abit Siluro GeForce4 Ti4200 OTES (64 Мбайт DDR SDRAM, CPU Core - 257 МГц, видеопамять - 550 МГц);


. оперативная память Hynix PC3200 (DDR400) объемом 1 Гбайт (два модуля по 512 Мбайт);


. жесткий диск IBM 180GXP 120 Гбайт (2 Мбайт внутренней кэш-памяти, 7200 об/мин);


. операционная система Windows XP Professional.

Результаты тестирования

Плата Gigabyte GA-8IPE1000 Pro может быть рекомендована широкому кругу пользователей в качестве основы высокопроизводительного настольного компьютера.

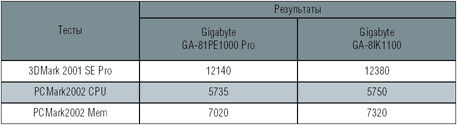

Таблица. Результаты тестирования материнской платы Gigabyte GA-8IPE1000 Pro

Автор: Виктор Рудометов
Евгений Рудометов,
Источник: www.electronica.finestreet.ru
