Обзор материнской платы Intel DP55KG на чипсете Intel P55

С момента появления процессоров Intel LGA1156 прошло довольно много времени, и производители материнских плат уже полностью насытили рынок моделями для компьютерных энтузиастов. В результате, данная платформа прочно заняла свое место в IT-индустрии, и начался постепенный процесс вытеснения предыдущей платформы - LGA775. Это становится заметным по тому, что в продаже стали появляться материнские платы с базовой функциональностью, рассчитанные на широкий круг пользователей. Материнская плата Intel DP55KG является одной из них, поскольку использует дизайн PCB, изначально рассчитанный на MicroATX форм-фактор.

Спецификация Intel DP55KG

Коробка с платой Intel DP55KG выдержана в очень строгом стиле, который несколько "оживляет" изображение черепа:

Комплектация

В комплект поставки входят следующие элементы:

• материнская плата;
• краткая инструкция по сборке;
• DVD-диск с драйверами;
• шесть кабелей SerialATA;
• заглушка на заднюю панель корпуса;
• мост SLI;
• наклейка со схемой компонентов платы;
• антенна модуля BlueTooth.

В целом, комплектация платы Intel DP55KG не уступает конкурентам, единственным минусом является разве что отсутствие в наборе полного руководства пользователя. Впрочем, исчерпывающую информацию, включая подробнейшее руководство по разгону, можно получить на официальном сайте Intel .

Среди плюсов можно выделить очень удобную оболочку для установки драйверов и дополнительного ПО:

Плата Intel DP55KG

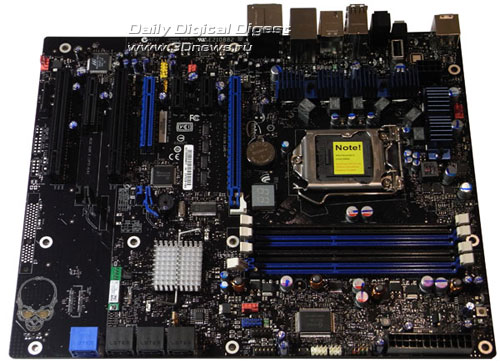

При первом взгляде на эту плату становится понятно, что дизайн PCB является унифицированным как для FullATX, так и для MicroATX-версии. Такой подход заставил разработчиков более тесно расположить компоненты, что повлекло за собой некоторые трудности для сборщика. В частности, защелки слотов памяти блокируются PEG-видеокартой.

Разъемы питания, напротив, установлены очень удобно, по краям платы: 24-контактный - на нижнем краю, 8-контактный - на правом.

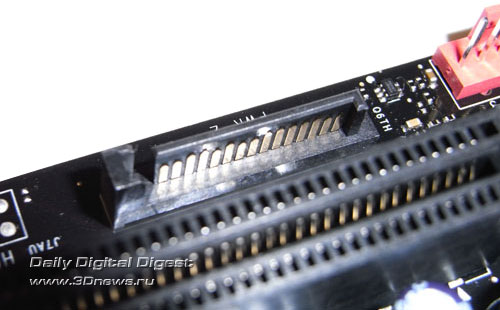

Кроме них на плате есть еще третий разъем питания типа SATA Power, который установлен на левом краю платы. По замыслу инженеров, его нужно использовать для дополнительного энергоснабжения связки из двух или трех видеокарт в одной системе.

Кстати, для установки видеокарт пользователь может использовать три слота: PCI Express x16, PCI Express x8 и PCI Express x4. Все слоты оборудованы фиксаторами задней части разъема видеокарт.

Первые два слота связаны непосредственно с процессором и на них выделяется 16 линий шины PCI Express 2.0 (конфигурации 16+0, 8+8). Третий слот обслуживается чипсетом и на него выделяется четыре линии шины. Кроме этого, на плате установлена пара слотов PCI Express x1 и два слота PCI.

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота, с чередованием цветов. В результате, чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600 МГц, а максимальный общий объем памяти равен 16 Гб. Когда на плате присутствует напряжение, то горит зеленый светодиод около основного разъема питания, что вполне логично.

Что касается охлаждения платы, то особых претензий у нас не возникло. В частности, силовые элементы преобразователя питания имеют радиаторы. Также небольшой радиатор установлен на чипсете. Кроме этого, пользователь может задействовать четыре 4-контактных разъема для подключения вентиляторов (один из них предназначен для процессорного кулера).

Возможности расширения

Благодаря чипсету Intel P55, плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Порты окрашены в черный цвет и ориентированы параллельно плоскости платы.

Кроме того, на плате установлен контроллер Marvell 88SE6145, который поддерживает четыре канала SerialATA II и один канал ParallelATA. Впрочем, последний не реализован из маркетинговых соображений, как и разъемы PS/2, параллельный и последовательные порты. Дополнительные порты SATA присутствуют в полном объеме: два установлены около чипсета (окрашены в синий цвет), а еще два выведены на заднюю панель платы.

Довольно интересно реализованы порты USB 2.0. Напомним, что чипсет Intel P55 поддерживает 14 таких портов. Из них восемь установлено на задней панели платы, четыре реализовано при помощи внешних планок (нет в комплекте), еще один установлен между процессорным разъемом и задней панелью:

Последний порт USB2.0 недоступен пользователю, поскольку на него "подвешен" модуль BlueTooth (соответствующая антенна в комплекте присутствует).

Также плата поддерживает другой вид последовательной шины - IEEE1394 ("FireWire"). Для этого на плату установлен контроллер TSB43AB22A производства Texas Instruments. В результате, плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

Плата Intel DP55KG имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC889.

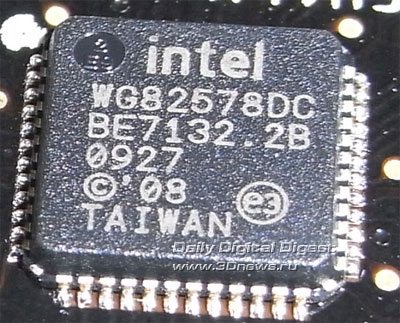

На плате установлен высокоскоростной сетевой контроллер Intel 82578DC (Gigabit Ethernet), подключенный к шине PCI Express (x1).

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

Обратите внимание на большое количество портов USB 2.0, внешние порты FireWire и SerialATA, кнопку для гарантированного входа в BIOS (вне зависимости от текущих настроек), а также на наличие SP-DIF-входа и выхода.

На плате установлена кнопка для старта (около основного разъема питания) системы, а также семисегментный индикатор POST-кодов.

Традиционная схема компонентов:

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы Intel DP55KG основан на версии Intel BIOS, и его объем равен 16 Мбит.

Все настройки памяти находятся в разделе функций разгона:

Там же есть параметр, который влияет на производительность - установка частоты памяти.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, скорость всех вентиляторов, а также уровни напряжений. Пользователь может управлять скоростью вентиляторов с помощью функции Precision Cooling:

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

Несколько неудобно то, что соответствующие параметры раскиданы по различным разделам BIOS.

Плата Intel DP55KG поддерживает один профиль настроек BIOS, с помощью которого пользователь может сохранить удачную комбинацию параметров и продолжить дальнейшие эксперименты:

И, наконец, отметим возможность ведения журнала системных событий (эта функция характерна для всех материнских плат Intel):

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 6-фазную схему, в которой установлено шесть конденсаторов емкостью 270 мкФ и восемь конденсаторов емкостью 560 мкФ.

Функции разгона сосредоточены в разделе "Performance".

Остальные функции разгона:

Плата	Intel DP55KG
Изменение множителя CPU	+
Изменение Bclk	от 133 МГц до 240 МГц (1 МГц)
Изменение Vcore	от 1,0 В до 2,3 В (0,0125 В)
Изменение Vmem	от 1,3 В до 2,0 В (0,01 В)
Изменение Vuncore	от 1,1 В до 1,8 В (0,01 В)
Изменение Vpch	от 1,03 В до 1,5 В (0,01 В)
Изменение PCI-E	от 100 МГц до 110 МГц (1 МГц)

Теперь переходим к практическому разгону. Плата Intel DP55KG показала следующие результаты - стабильная работа на частоте Bclk = 176 МГц с процессором на ядре Lynnfield.

Мы вынуждены отметить, что в интерфейс BIOS данной платы реализован крайне неудобно, а усугубляет ситуацию его очень медленная скорость работы. Создается такое впечатление, что перед нами компьютер с 286-м процессором из прошлого века.

Производительность

Штатная частота Bclk:

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор	Процессор Intel Core i5 750 (LGA1156; 2,66 ГГц; ядро Lynnfield)
Кулер	Боксовый
Видеокарта	ASUS 8800 GT (GeForce 8800 GT; PCI Express x16) Версия драйвера: 180.48 WHQL
Звуковая карта	-
HDD	Samsung HD160JJ
Память	2x 1024 Мб A-Data AD31600X001GU
Корпус	FSP 550 Вт
OS	MS Vista

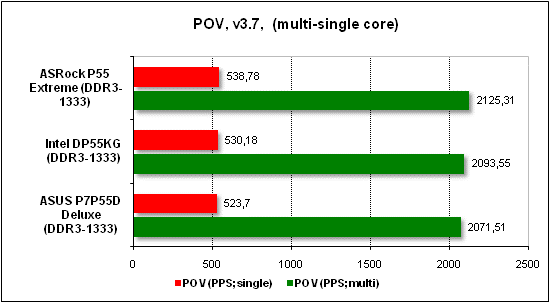

Вначале посмотрим на результаты синтетических тестов.

Тесты прикладного ПО.

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Теперь - тесты игровых программ.

Выводы

С технической точки зрения, плата Intel DP55KG получилась довольно интересной. В частности, отметим возможность установить в систему три видеокарты, мощную дисковую подсистему (десять портов SerialATA II), а также дополнительный модуль BlueTooth.

Комплектация платы не лучше и не хуже, чем у конкурентов. А вот интерфейс BIOS - однозначно самый худший и неудобный. Однако основные настройки для разгона в BIOS присутствуют, что позволяет довольно неплохо разогнать процессор.

Что касается привлекательности платы для покупателя, то на момент тестирования (начало 2010 года) розничная цена платы составляла около 7000 руб., что сравнимо со стоимостью такой платы, как ASUS P7P55D Deluxe. Естественно, при такой ценовой политике рыночные перспективы у данного продукта Intel крайне слабые.

Заключение

Плюсы:

• высокая стабильность и производительность;
• возможность установки трех видеокарт;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (десять каналов; P55+Marvell 88E6145);
• звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (13 портов) и IEEE-1394 (FireWire; два порта);
• кнопки Power, Back2BIOS;
• семисегментный индикатор POST-кодов;
• модуль BlueTooth.

Минусы:

• медленный и неудобный BIOS;
• завышенная цена.

Особенности платы:

• мощные функции разгона и неплохие результаты;
• отдельный USB-порт около процессорного разъема;
• дополнительный разъем питания типа SATA Power;
• нет поддержки ParallelATA, COM и PS/2.

Автор: Александр Митрофанов
Источник: www.3dnews.ru
