HIS X1900XTX IceQ3 - сказка по имени Radeon

Предисловие

Как всем хорошо известно, видеокарты на основе Radeon X1900XTX отличаются горячим нравом, высоким энергопотреблением и, как следствие, некоторой шумностью штатной системы охлаждения. Поэтому вопрос о выборе более эффективной и главное тихой системы охлаждения является довольно актуальным. Совсем недавно, на примере Sapphire X1900XTX TOXIC мы познакомились с удачной попыткой оснастить стандартную видеокарту X1900XTX водяной системой охлаждения.

Однако здоровый "инженерный зуд" в плане подбора эффективной системы охлаждения для Radeon X1900XTX, как выяснилось, не обошел стороной и коллектив компании HIS. Сегодня мы рассмотрим видеокарту HIS X1900XTX IceQ3, которая оснащена воздушной системой охлаждения от Arctic Cooling и выясним, насколько оно эффективно справялется с охлаждением горячего X1900XTX. Итак, приступим.


HIS X1900XTX IceQ3

Видеокарта HIS X1900XTX IceQ3 поставляется в строгой стильной коробке черного цвета. От отсутствия множества пестрых наклеек, перечисляющих типичные возможности Radeon X1900XTX, лаконичность оформления только выигрывает. И особенно заметно на этом фоне смотрится голограмма, которая говорит о том, что с помощью фирменной утилиты разгона iTurbo видеокарта способна работать на частотах 700/1700 МГц для GPU и памяти соответственно. Серьезная заявка на победу, однако. Когда мы перейдем к тестам, то проверим, сможет ли видеокарта стабильно работать на таких частотах и что при этом станет с шумностью.


HIS X1900XTX IceQ3

Разумеется, основные надежды возлагаются на систему охлаждения, и обратная сторона коробки посвящена именно этому вопросу, где подробно описываются ключевые особенности охлаждения видеокарты, которую вы можете видеть через прозрачное окно. Само собой, мы не стали довольствоваться только тем, что предлагает нашему вниманию производитель видеокарты, и разобрали систему охлаждения "по косточкам", но об этом речь пойдет чуть позже.

Набор аксессуаров вполне типичен для видеокарт Radeon X1900XTX:

  • адаптер DVI/D-SUB - 2шт.
  • адаптер HDTV-out
  • S-Video cable
  • rабель "тюльпан"-"тюльпан"
  • переходник дополнительного питания
  • переходник VIVO с поддержкой S-Video/Composite
  • руководство пользователя
  • диск с драйверами
  • диск с PowerDVD 6 2ch
  • диск HIS Excalibur, включающий - PowerDirector 3 SE, MediaShow 3 trial, Power2Go4 trial, PowerBackUp trial, PowerDVD Copy trial и, на этом же диске, игра Dangeon Siege 1.1
  • игра Flatout (на двух CD)
  • диск с фирменной утилитой разгона iTurbo

HIS X1900XTX IceQ3

Как видите, длина кулера практически равна длине PCB. Турбина вынесена в сторону от графического процессора, над которым размещен медный радиатор, конечно же, с тепловой трубкой. Казалось бы, все то же самое, что мы уже видели на X1900XTX, однако часто мелочи имеют решающее значение. Давайте разбираться. Для тех, кто забыл, как выглядит стандартная система охлаждения на X1900XTX приводим линк. Первое, что хочется отметить в кулере HIS X1900XTX IceQ3, это более широкое выходное сопло. Это лучше заметно на фото ниже.


HIS X1900XTX IceQ3

Ширина сопла, через которое нагретый воздух выбрасывается за пределы системного блока почти в 2 раза больше чем у стандартного кулера X1900XTX. Что это значит? А то, что для обеспечения того же потока воздуха, что и в обычном X1900XTX, кулеру требуется прикладывать меньше усилий, а значит можно либо снизить его скорость и уменьшить шум, либо при той же скорости вращения кулера получить лучшее охлаждение GPU. Однако, заботясь об охлаждении видеопроцессора, не стоит забывать об охлаждении и других важных компонентах. Длина кулера на HIS X1900XTX IceQ3 такова, что для охлаждения силовых элементов подсистемы питания видеокарты привычную гребенку радиатора пришлось несколько урезать.


HIS X1900XTX IceQ3

Теперь силовой радиатор располагается точно под кулером и возникает вопрос - а не скажется ли это на качестве охлаждения силовых элементов и стабильности питания видеокарты? Как оказалось - не скажется, инженеры, разрабатывавшие систему охлаждения IceQ3, подумали и об этом. Секрет хорошего охлаждения силовых элементов скрывается на дне кожуха кулера.


HIS X1900XTX IceQ3

Когда мы разобрали кулер, то обнаружили, что в кожухе под турбиной имеются прорези. Таким образом, турбина засасывает воздух не только через лицевую сторону, но и из пространства между кулером и PCB, тем самым создавая принудительный воздушный поток через радиатор, расположенный на силовых элементах.


HIS X1900XTX IceQ3

А так выглядит система охлаждения в разобранном виде. Слева вы видите Г-образный радиатор с термопрокладками, который предназначен для охлаждения чипов видеопамяти. В центре - радиатор GPU. Хорошо видна и тепловая трубка, и большое количество медных ребер охлаждения. На основании радиатора предусмотрительно приклеена мягкая рамка, призванная предотвратить сколы ядра GPU при установке радиатора. Справа - тоненькая полоска радиатора силовых элементов питания. Как ни странно, но ее вполне хватает, впрочем, об этом уже говорилось выше.


HIS X1900XTX IceQ3

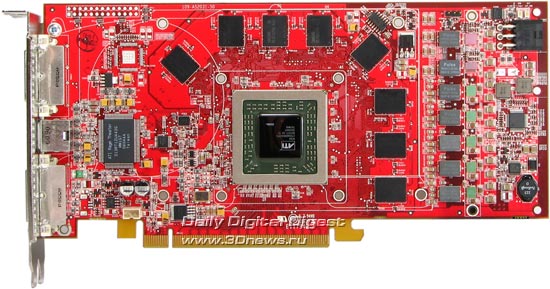

С демонтированной системой охлаждения HIS X1900XTX IceQ3 ничем не отличается от всех остальных видеокарт X1900XTX, как и следовало ожидать.


HIS X1900XTX IceQ3

Разумеется, и обратная сторона PCB не несет никаких отличий от стандартной PCB X1900XTX, разве что наклейки HIS указывают на принадлежность видеокарты.


HIS X1900XTX IceQ3

Да и видеопроцессор выглядит совершенно обычно. Все тот же R580, произведенный еще на 9-й неделе 2006 года. Что касается частот, то они стандартны - 500 МГц в 2D и 650 МГц в 3D-режиме. Что же касается частоты 700 МГц, то ее надо выставлять самостоятельно, с помощью фирменной утилиты iTurbo (или, например, RivaTuner, как делали мы).


HIS X1900XTX IceQ3

Видеопамять тоже сюрпризов не преподнесла. Это все те же микросхемы Samsung с временем выборки 1,1 нс и номинальной частотой 1800 МГц. Общий объем видеопамяти равен 512 Мб, штатная частота работы равна 1550 МГц DDR. Как и в случае с GPU, повышение частоты до обещанных 170 МГц надо осуществлять "ручками", то есть утилитами.

Ну а теперь самое интересное - тесты!

Разгон

Поскольку штатные частоты работы HIS X1900XTX IceQ3 равны 650/1550 МГц, первым делом мы попробовали выставить частоты 700/1700 МГц, и проверить, насколько стабильно видеокарта работает в этом режиме. Хотя производитель для разгона рекомендует пользоваться фирменной утилитой iTurbo, мы решили воспользоваться утилитой RivaTuner, которая более привычна и более информативна в части мониторинга параметров работы видеокарты.

Результаты нас удивили. Видеокарта не только стабильно работала, но и совершенно не шумела даже на частотах 700/1700! Вдохновленные успехом, мы попытались разогнать ее чуть больше, но даже легкое повышение частот на десяток мегагерц приводило к нестабильности. Попытка разгона с кулером, работающим на максимальной скорости, успехом так же не увенчалась. Тем не менее, мы не были разочарованы. Стабильная работа HIS X1900XTX IceQ3 на частотах 700/1700 МГц при минимальном создаваемом шуме нас вполне удовлетворила.

Чтобы не быть голословными, мы свели результаты мониторинга в одну таблицу, в которой вы можете видеть HIS X1900XTX IceQ3, работающей на штатных частотах, ее же при разгоне до 700/1700 МГц и стандартный Radeon X1900XTX (клик мышкой на иконке скриншота откроет полноразмерное изображение в новом окне).


HIS X1900XTX IceQ3 (650/1550)
HIS X1900XTX IceQ3 @ 700/1700
Radeon X1900XTX (650/1550)
RivaTuner monitoring, screenshots
HIS X1900XTX IceQ3
HIS X1900XTX IceQ3
HIS X1900XTX IceQ3
Core temperature, C
81,38
84,50
97,38
Fan duty cycle, %
36,36
36,36
68,18
Fan speed, RPM
2157
2164
4009
Voltage regulator temperature, C
80,00
84,00
105,00
Core clock, MHz
641,25
695,25
648,00
Memory clock, MHz
1548
1692
1548

Думаю, теперь вам стало очевидно, почему HIS X1900XTX IceQ3 даже при разгоне совершенно не шумит. Дело в том, что кулер видеокарты как работал на скорости около 2160 об/мин, так и работает. Заметьте, это практически в 2 раза меньше, чем скорость штатной турбины обычного Radeon X1900XTX. Конечно, при этом температура GPU немножко возрастает, до 84 градусов, но что это по сравнению с почти сотней градусов для обычного Radeon X1900XTX в штатном режиме! Не говоря уже о температуре силовых элементов питания видеокарты.

Тестирование

Поскольку в штатном режиме HIS X1900XTX IceQ3 работает на стандартных частотах, то и ее производительность не будет отличаться от производительности обычного радеона. Конечно, мы протестировали HIS X1900XTX IceQ3 и на частотах 700/1700 МГц. А для сравнения взяли результаты видеокарты NVIDIA 7900GTX в штатном режиме и при разгоне до частот 700/1800 МГц. Как видите, частоты GPU у обеих видеокарт совпадают что в штатном режиме, что при разгоне. Частоты видеопамяти также очень близки. Тем интереснее будет сравнить, кто же выйдет победителем. Что же касается видеокарты GeForce 7950GX2, которую компания NVIDIA позиционирует как самую быструю одиночную видеокарту, то мы не стали ее рассматривать здесь, поскольку в классическом понимании "одиночной" видеокартой она все же не является.


Тестовый стенд
Шина
AGP
CPU
AMD Athlon64 4000+
MB
MSI K8N Neo2 Platinum
Memory
Kingston HyperX PC3200 2x512 Мб
OS
WinXP + SP2 + DirectX 9.0c
PSU
Hiper 525W

Для тестирования видеокарт использовались драйверы версии NVIDIA ForceWare 84.21 WHQL и ATI CATALYST 6.6.

Для удобства просмотра результаты GeForce 7900GTX в штатном режиме выделены темно-зеленым цветом и светло-зеленым - при разгоне. Результаты HIS X1900XTX IceQ3 в штатном режиме выделены бордовым цветом, а при разгоне - ярко-красным. В скобках указаны частоты GPU/памяти в штатном режиме, через символ @ - при разгоне.

Тесты 3DMark


HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

Как и ожидалось, в 3DMark'06 чуть впереди оказывается GeForce 7900GTX, поскольку этот бенчмарк более "благосклонен" к видеокартам NVIDIA. В 3DMark'05 ситуация обратная, и вперед выходит HIS X1900XTX IceQ3. Причем разгон видеокарт не меняет расстановку сил, просто борьба продолжается на более высоком "этаже". В 3DMark'03 традиционно лидируют видеокарты NVIDIA, и даже разгон не может помочь HIS X1900XTX IceQ3 догнать 7900GTX.

Half-Life 2


HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

Half-Life 2 - очень процессорозависимый тест, поэтому в низком разрешении результаты топовых видеокарт практически сливаются, а при переходе к тяжелым режимам вперед вырывается GeForce 7900GTX.

DOOM 3


HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

В этом тесте видеокарты от NVIDIA традиционно сильны, впрочем, фанатам ATI не стоит огорчаться, HIS X1900XTX IceQ3 отстает совсем чуть-чуть и показывает совершенно играбельные FPS даже в самом тяжелом режиме.

F.E.A.R.


HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

HIS X1900XTX IceQ3

В игре F.E.A.R., которая очень насыщена шейдерами, вперед закономерно выходит HIS X1900XTX IceQ3. По сути - картина, обратная той, что мы видели в DOOM3.

Выводы

Подводя итоги, по поводу HIS X1900XTX IceQ3 можно сказать только одно - супер! Честно говоря, не верилось, что когда-либо удастся увидеть работу Radeon X1900XTX на частотах 700/1700 МГц, и при этом совершенно его… не услышать! При этом надо отметить, что работу на разогнанных частотах производитель видеокарты - гарантирует. Добавим, что несомненным плюсом видеокарт на чипах ATI является возможность одновременной работы с использованием как полноэкранного сглаживания (АА), так и с расширенным динамическим диапазоном освещения (HDR). Тем, кто предпочитает решения от ATI и "тишину в студии", настоятельно рекомендуем обратить внимание на видеокарту HIS X1900XTX IceQ3.

Автор: Дмитрий Софронов
Источник: www.3dnews.ru
