Radeon HD4770 CrossFire - low-end рвется в высшую лигу

Применение связок из нескольких видеокарт или видеочипов для ускорения обработки трехмерной графики началось довольно давно, задолго до появления ныне известных нам CrossFire и SLI-технологий в современной реализации. Вначале такие конфигурации использовались лишь профессионалами, для узкого круга задач с применением специального ПО. Затем они постепенно перекочевали в hi-end нишу массового рынка благодаря компании 3dfx interactive и ее технологии SLI (впоследствии NVIDIA купила 3dfx со всем ее "приданым"), затем подключилась ATI со своими двухчиповыми решениями Fury MAXX. Но это было тогда. Нынешняя реализация технологии CrossFire и SLI существенно опередила своих предшественников. Цена, эффективность и отлаженность современных мультичиповых технологий достаточно хороши, чтобы ставить такие связки и в домашние компьютеры, для повседневного использования. Сегодня речь пойдет о технологии ATI CrossFireX и ее реализации на примере Radeon HD4770.

Перед потенциальным владельцем CrossFire встает ряд довольно важных вопросов, как то производительность, совместимость и эффективность установленной связки. Кроме того, наши читатели не раз задавали вопрос о возможности объединения в связку CrossFire разных видеокарт семейства HD4xxx. Давайте посмотрим, как обстоят дела с "перекрестным огнем" на практике. Совсем недавно мы протестировали видеокарту AMD Radeon HD 4770, которая, по нашему мнению, является лучшим решением в своей ценовой категории на момент тестирования, и поэтому для теста CrossFire мы выбрали именно HD 4770. Компания Gigabyte любезно предоставила нам такую видеокарту, которая, к слову, значительно отличается от протестированной нами ранее видеоплаты (об этом - чуть ниже). Кроме того, мы взяли несколько видеокарт семейства HD 4xxx эталонного дизайна для проверки CrossFire-совместимости схожих по характеристикам видеокарт. Но обо всем - по порядку, давайте рассмотрим Gigabyte HD 4770 более детально. Начнем, по традиции, с упаковки.


На лицевой стороне небольшой коробочки изображена девушка в сверкающих доспехах с футуристическим оружием в руке. Из полезной информации только название видеокарты, объем и тип установленной памяти.


Обратная сторона упаковки содержит описание основных характеристик видеокарты на нескольких языках, включая русский, а также информацию о технологии AVIVO и краткое сравнение возможностей DirectX 10 с DirectX 9.


В комплекте с Gigabyte Radeon HD4770 поставляется все необходимое для начала работы, а именно:

  • инструкция по установке видеокарты;
  • диск с драйверами;
  • переходник с DVI на VGA;
  • переходник с DVI на HDMI;
  • переходник питания;
  • кабель S-VIDEO -> RGB.

К сожалению, никаких игр или бонусных приложений в комплекте обнаружить не удалось. Наконец, мы добрались до самой видеокарты, которая, к слову, располагается в отдельном отсеке коробки и надежно защищена от повреждений при транспортировке. Все разъемы, кроме непосредственно PCI-Ex, защищены пластиковыми заглушками во избежание повреждений, однако, не это главное. Видеокарта Gigabyte Radeon HD 4770 заметно отличается от того образца, который участвовал в нашем предыдущем обзоре.

Давайте сравним:



и


Первое, что сразу бросается в глаза, так это система охлаждения. Образец от AMD обладает типичной для всех референс-видеокарт серии HD 4xxx турбиной, а вот видеоадаптер Gigabyte оснащен иной СО. За отвод тепла отвечает алюминиевый кулер, с полупрозрачным вентилятором без подсветки. Декоративные на первый взгляд "крылья" на самом деле рассеивают воздух, проходящий через ребра охладителя, тем самым снижая температуру чипов памяти и системы питания платы.







Хоть печатные платы и разведены абсолютно одинаково, но на образце от Gigabyte часть элементов попросту не распаяна, причем, не только в подсистеме питания, но и рядом с GPU. В чем же причина такой экономии, и виновата ли в "недостаче" сама Gigabyte? Оказывается, компания AMD подготовила две разновидности Radeon HD 4770 - Media Edition и Retail Edition, которые, при идентичном уровне производительности, отличаются количеством распаянных на PCB элементов и установленной системой охлаждения. В первом нашем тесте участвовала видеокарта типа Media Edition, ну а решение Gigabyte - не что иное, как Retail Edition. Не будем строить догадок о том, как упрощение элементной базы и смена кулера отразились на потребительских характеристиках HD 4770, сравним на практике два тестовых экземпляра.

В качестве тестового стенда использовалась следующая конфигурация:

Центральный процессор Intel Core i7 920 @ 4.0GHz (200x20)
Система охлаждения ProModz Cooled Silence Extreme Package
Материнская плата ASUS P6T Deluxe Palm OS Edition
Оперативная память DDR3 OCZ Platinum 3x 2GB @ 1600MHz @ 7-7-7-24
Блок питания IKONIK Vulcan 1200Вт
Жесткий диск Western Digital Raptor 36GB + Seagate 160Gb
Корпус IKONIK RA 10X SIM
Операционная система Windows Vista Home Basic x64 SP1
Версии видеодрайверов Catalyst 9.4 и ForceWare 185.85

Посмотрим, как обстоят дела с температурой Gigabyte Radeon HD 4770, и сравним эти показатели с Media-версией от AMD.

Рабочий стол

FarCry2 DX10 1600x1200 4xAA

FURMARK Stability Test  Extreme load

В целом, обе системы охлаждения показывают схожие результаты, правда, небольшой перевес все-таки на стороне решения Gigabyte. Новый техпроцесс позволил AMD существенно снизить температуру GPU в нагрузке, это позволяет надеяться на хороший разгон без замены стандартной системы охлаждения. Проведем практические испытания на разгон и проверим, насколько Media Edition хуже или лучше Retail Edition, полученные данные представим в виде таблицы:

  Частота GPU Частота видеопамяти
Gigabyte Radeon HD 4770 Retail Edition 850 МГц 1000 (4000)
AMD Radeon HD 4770 Media 920 МГц 1000 (4000)

Как и следовало ожидать, версия Radeon HD 4770 Media Edition от AMD оказалась более устойчива к разгону, нежели Retail Edition в исполнении Gigabyte. Вот оно - следствие уменьшения количества распаянных элементов…

Перед тем, как проводить тестирование на производительность в играх и синтетических бенчмарках, мы проверили возможность совместной работы Radeon HD 4770 и других видеокарт семейства HD 4xxx в CrossFire, для этого мы взяли следующие видеокарты:

  • AMD Radeon HD 4670;
  • AMD Radeon HD 4830;
  • AMD Radeon HD 4850.

В результате проверки выяснилось, что ни одна из "смешанных" связок, по крайней мере, с Catalyst 9.4, работать в CrossFire не может.

Ну что же, давайте перейдем к замерам производительности. В CrossFire-связке сегодня трудятся две видеокарты - Gigabyte Radeon HD 4770 и AMD Radeon HD 4770 Media Edition (в номинале и в разгоне до максимально возможных для платы Gigabyte частот - 850/4000), а в качестве соперников и секундантов выступают:

  • AMD Radeon HD 4870X2;
  • AMD Radeon HD 4890;
  • AMD Radeon HD 4850;
  • NVIDIA GeForce GTX 280;
  • NVIDIA GeForce GTX 260B.

Список тестовых пакетов и режимы тестирования

Тестовый пакет Режим тестирования
3DMark Vantage Perfomance, High, Extreme. Для видеокарт NVIDIA технология PhysX отключена
CRYSIS версия 1.2.1 DX10 / VeryHigh /1280x1024,1600x1200,1920x1200 / noAA, noAF или 4xAA,16xAF. Для видеокарт NVIDIA технология PhysX отключена
FarCry 2 Benchmark DX10 / VeryHigh /1280x1024,1600x1200,1920x1200 / noAA, noAF или 4xAA,16xAF. Для видеокарт NVIDIA технология PhysX отключена
HAWX встроенный Benchmark DX10 / All High /1280x1024,1600x1200,1920x1200 / noAA, noAF или 4xAA,16xAF. Для видеокарт NVIDIA технология PhysX отключена
Call of Juarez DirectX10 Benchmark DX10 / Max Detail /1280x1024,1600x1200,1920x1200 / noAA, noAF или 4xAA,16xAF. Для видеокарт NVIDIA технология PhysX отключена
World in Conflict DX10 / все графические опции установлены вручную в режиме максимального качества /1280x1024,1600x1200,1920x1200 / noAA, noAF или 4xAA,16xAF. Для видеокарт NVIDIA технология PhysX отключена
Unique Tropics DirectX10 Benchmark DX10 / High Detail /1280x1024,1600x1200,1920x1200 / noAA, noAF или 4xAA,16xAF. Для видеокарт NVIDIA технология PhysX отключена

В первую очередь оценим производительность видеокарт без включения режимов улучшения качества.

1-3DMark Vantage Performance.png

2-3DMark Vantage High .png

3-3DMark Vantage Extreme .png

В 3DMark Vantage лидерство HD 4870X2 над CrossFire-парой из HD4770 очевидно, ни единого шанса на победу у союза младших братьев нет. А вот HD 4890, напротив, неожиданно легко уступил HD 4770 CF пальму первенства во всех режимах, равно как и бойцы NVIDIA.

19-Call of Juarez 1280x1024 DX1.png

20-Call of Juarez 1600x1200 DX1.png

21-Call of Juarez 1920x1200 DX1.png

Call of Juarez тоже положительно отзывается на присутствие нескольких видеокарт в одной системе. Играть с комфортом можно даже на неразогнанной паре HD 4770 в любом разрешении. Разгон CrossFire тандема не смог вплотную приблизить его по скорости к HD 4870X2, здесь топовая карта AMD - абсолютный лидер. Что касается вечного противостояния двух гигантов, то GeForce GTX 260B и 280 могут поспорить лишь с HD 4850 и одной HD 4770.

Полноэкранное сглаживание и анизотропная фильтрация - те методы улучшения качества картинки, которые полностью выражают смысл поговорки "красота требует жертв", в нашем случае жертвовать приходится производительностью. Посмотрим насколько.

22-Unique Tropics  DX10 1280x10.png

23-Unique Tropics  DX10 1600x12.png

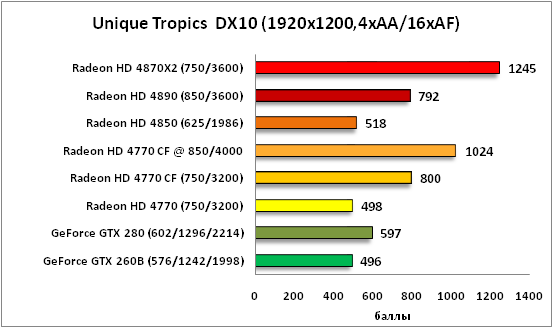

24-Unique Tropics  DX10 1920x12.png

После включения сглаживания и анизотропной фильтрации, Unique Tropics охладел к CrossFire и уже не выводит его на одну ступень с HD 4870X2 даже в низком разрешении, однако разогнанная пара HD 4770 вовсю пытается сократить отставание от лидера, при этом HD 4770 CrossFire легко и непринужденно обгоняет представительниц NVIDIA.

25-Crysis 121 1280x1024 DX10 Ve.png

26-Crysis 121 1600x1200 DX10 Ve.png

27-Crysis 121 1920x1200 DX10 Ve.png

Crysis все так же неподъемен для наших героев. Даже ускоритель AMD Radeon HD 4870X2 сильно сдал позиции после активации режимов AA и AF. И хоть в низком и среднем разрешении отрыв от младших "двойняшек" заметен, в 1920x1200 разницы практически нет, и мы можем говорить о примерном равенстве в производительности разогнанной пары HD 4770 и HD 4870X2. NVIDIA GeForce GTX 280 борется с неразогнанной парой HD 4770 в CrossFire с переменным успехом, когда дело касается минимального fps, но зато заметно отстает по среднему количеству кадров, прорисованных за одну секунду.

28-World in Conflict 1280x1024 .png

29-World in Conflict 1600x1200 .png

30-World in Conflict 1920x1200 .png

World in Conflict фиксирует отрыв HD 4870X2 от HD 4770 CrossFire во всех режимах. Достойную частоту смены кадров в этой игре обеспечивают все участники, и только в 1920x1200 неразогнанная CrossFire-связка немного не дотягивает до заветной цифры "25". GTX 280 пытается отвоевать позиции у неразогнанной пары HD 4770, что иногда удается.

31-FarCry2 1280x1024 DX10 Ultra.png

32-FarCry2 1600x1200 DX10 Ultra.png

33-FarCry2 1920x1200 DX10 Ultra.png

FarCry2 сюрпризов не приподнес. Связка Radeon HD 4770 CrossFire позволяет комфортно играть в FC2 даже в максимальном разрешении, что не может не радовать.

34-HAWX DX10 1280x10244xAA16xAF.png

35-HAWX DX10 1600x12004xAA16xAF.png

36-HAWX DX10 1920x12004xAA16xAF.png

Неподъемный для одной HD 4770 HAWX прекрасно себя чувствует на тандеме из двух таких карт, которые позволяют наслаждаться качеством и хорошей скоростью даже в разрешении 1920x1200. NVIDIA GTX 260 и 280 довольно уверены здесь в своих силах и в низком разрешении даже обходят CrossFire из HD 4770, но с ростом разрешения теряют темп и немного отстают от конкурента.

37-Call of Juarez 1280x1024 DX1.png

38-Call of Juarez 1600x1200 DX1.png

39-Call of Juarez 1920x1200 DX1.png

Call of Juarez после активации тяжелых режимов указывает на существенное преимущество HD 4870X2 над CrossFire из HD 4770, которое, в данном случае, влияет на уровень комфортной игры, начиная с разрешения 1600x1200. Расстановка сил между AMD и NVIDIA такая же, как и без AA/AF.

Выводы

Стоит сказать несколько слов о видеокарте Gigabyte Radeon HD 4770. Говоря откровенно, заметное отставание в разгонном потенциале от AMD Radeon HD 4770 Media Edition нас огорчило, так как лишние 50-70 МГц, особенно в CrossFire, были бы весьма кстати. Вероятно, аналогичная ситуация будет наблюдаться на всех упрощенных видеокартах, и не только от Gigabyte. Но ведь есть производители, которые выбрали в качестве образца Media Edition, а значит, владельцы их продуктов получат оверклокерский бонус.

Тестирование CrossFireX-тандема говорит о хорошей масштабируемости видеокарт, объединенных по этой технологии, по крайней мере, в случае с HD 4770. Это позволило Radeon HD 4770 CrossFire обойти GeForce GTX 280 и Radeon HD 4890 в подавляющем большинстве тестовых пакетов и довольно близко подобраться к показателям своего старшего брата - AMD Radeon HD 4870X2. При впечатляющей разнице в стоимости все это делает связку из пары Radeon HD 4770 весьма привлекательной покупкой.

Цена, рублей
(по данным market.3dnews.ru)
Radeon HD 4770
Radeon HD 4770 CrossFire 2 x
Radeon HD 4850 5000
GeForce GTX 260B 10000
GeForce GTX 280 11400
Radeon HD 4890 9000
Radeon HD 4870X2 16500

Автор: Игорь Свадковский
Источник: www.3dnews.ru
