Маршрутизатор U.S. Robotics SureConnect ADSL Modem and 4-Port Router (USR9105): достойная смена ветерану USR9003

В конце 2003 года компания U.S. Robotics анонсировала выпуск новой серии ADSL-модемов линии SureConnect. Новая линия устройств USR910x приходит на смену продуктам серии USR900x зарекомендовавшим себя на рынке. Об одном из этих интересных устройств - U.S. Robotics SureConnect ADSL Ethernet/USB Router вы уже могли прочитать на страницах TerraLAB (см. www.terralab.ru/networks/31550).

Набор продуктов U.S. Robotics SureConnect ADSL включает в себя два устройства:
. U.S. Robotics SureConnect ADSL Modem and 4-Port Router (модель USR9105);
. U.S. Robotics SureConnect ADSL Wireless Gateway (модель USR9106).

В настоящем обзоре остановимся более подробно на U.S. Robotics SureConnect ADSL Modem and 4-Port Router (модель USR9105). ADSL-маршрутизатор U.S. Robotics SureConnect использует чипсет Broadcom, который поддерживает Fast DSL и другие ключевые индустриальные стандарты и требования DSL. Устройство предназначено в основном для многопользовательского применения, обладая продвинутыми возможностями, хотя прекрасно работает и в одиночном режиме.

ris2

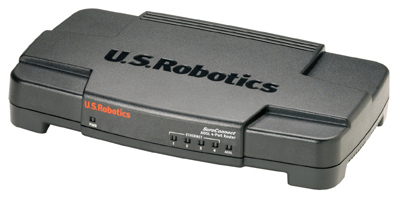

ADSL-маршрутизатор  U.S. Robotics SureConnect
ADSL Modem and 4-Port Router (модель USR9105).


Технические характеристики
U.S. Robotics SureConnect ADSL Modem and 4-Port Router
(модель USR9105)

Стандарты и
спецификации

. Чипсет Broadcom;
. S = 1/2 для скорости до 12 Мбит/с;
. Поддержка full-rate G.DMT (ITU-T G.992.1) и T1.413 Issue 2 ADSL: до 8 Мбит/с на прием и до 1 Мбит/с на передачу;
. Поддержка G.lite (ITU-T G.992.2) ADSL: до 1,5 Мбит/с на прием и до 512 Кбит/с на передачу;
. Поддержка DSL handshaking (ITU-T G.994.1);
. Совместимость с широким спектром DSLAM (мультиплексоров DSL устанавливаемых со стороны АТС) включая Alcatel, Globespan, Texas Instruments, Analog Devices и др.;
. RFC 2516 PPP over Ethernet (Client and Relay);
. RFC 2364 PPP over ATM;
. RFC 2684 (ранее 1483) Multi-protocol over ATM (Bridged and Routed).

Минимальные системные требования (порт Ethernet)

. Любой ПК с интерфейсом Ethernet 10/100 RJ-45;
. 32 Mбайт ОЗУ;
. ОС, поддерживающая Ethernet-соединения с IP-стеком;
. Internet Explorer или Netscape Navigator 4.0 (и выше);
. SureConnect Installation CD-ROM: для установки устройства необходима Windows 9х,  Windows Me, Windows NT4.0, Windows 2000/XP.

Минимальные системные требования (ADSL Network) . ADSL- и Интернет-сервис от вашей локальной телефонной компании или Интернет-провайдера (ISP)
Интерфейсы/коннекторы

. Четыре 10/100 Мбит/с Ethernet-порта (RJ-45);
. ADSL-порт (RJ-11);
. Порт источника питания.

Возможности
маршрутизатора

. IP (RFC791) v4 , UDP, TCP и ICMP;
. NAT/PAT;
. ARP;
. Статическая маршрутизация, динамическая маршрутизация;
. DNS Relay/клиент, DNS (поддержка первичного и вторичного DNS);
. DHCP-сервер, DHCP-клиент;
. IGMP Proxy;
. TCP/IP с RIP v1 и v2;
. NetBios;
. Universal Plug and Play (UPnP);
. IP Extension (Half Bridge).

Firewall и
безопасность

. Stateful Packet Inspection (SPI) файрвол;
. Фильтрация пакетов: IP-фильтрация основанная на IP-адресе, порту или IP-протоколе (только исходящая);
. Syslog: Сообщения о событиях межсетевого экрана;
. VPN Traversal поддержка (Pass-through IPSec, PPTP, L2TP); Multi PPTP &IPSec поддержка сессий;
. Защищенный паролем доступ к конфигурации устройства;
. DMZ, поддержка виртуальных серверов.

Возможности моста . Прозрачный мост, включающий в себя протокол Spanning tree (IEEE 802.1D)
Атрибуты ATM

. AAL Type: AAL 5;
. ATM Service Class: UBR, CBR, nrt-VBR, rt-VBR;
. Virtual Circuit Support: 8 PVCs;
. End-to-end loopback: OAM;
. ATM pacing, policing (QOS);
. Traffic Management 4.1.

Возможности
управления

. Telnet-сервер (управление на основе меню) для удаленного управления;
. Удаленное управление и конфигурирование через Web-интерфейс базирующийся на HTML;
. Обновление <прошивки> через FTP;
. Поддержка SNMP (v1 & v2);
. Ping.

Условия эксплуатации

. Температурный режим: 0-50 °C;
. Влажность: 5% до 95% без конденсата;
. MTBF (время наработки до отказа): 266,753 часов при температуре 40 °C;
. Требования по входному электропитанию: 16VAC; 1,2A.

Регулирующие одобрения . Одобрено CE
Размеры/Вес

. Длина 13,97 см;
. Ширина 23,36 см;
. Высота 4,06 см;
. Вес 0,454 кг.

Маршрутизатор поставляется в следующей комплектации:
. U.S. Robotics SureConnect ADSL 4-Port Router;
. RJ-11 телефонный кабель;
. Кабель Ethernet (1,83 м);
. Источник питания;
. Справочник по быстрой установке (Quick Installation Guide);
. U.S. Robotics SureConnect Installation CD-ROM;

Из документации, поставляемой с устройством в печатном виде, как и в случае с предыдущей моделью ADSL-маршрутизатора, находится только <Руководство по быстрой установке> на шести языках (к сожалению, в данной версии поставки отсутствовал раздел на русском языке), а <Руководство пользователя>, объясняющее порядок настройки маршрутизатора, находится в электронном виде на инсталляционном диске SureConnect. <Руководство пользователя> маршрутизатора представлено в виде набора HTML-файлов, что не всегда удобно для сквозного поиска нужной информации, более привычно использовать документацию в PDF-формате.


Описание устройства

Сверху корпуса маршрутизатора красуется рельефный логотип U.S. Robotics, а ближе к задней части корпуса находятся вентиляционные отверстия обеспечивающие отвод тепла. На передней панели маршрутизатора краской нанесены логотип и надписи. В отличие от модели USR9003 на корпусе находятся не пять, а семь светодиодных индикаторов (слева направо):
. PWR - питание;
. WAN IP - индикатор работы и передачи данных через ADSL. У модели USR9003 такого индикатора ранее не было, поэтому по работе индикаторов ETH1-2 нельзя было сказать - передает ли маршрутизатор данные в Интернет или происходит обмен данными между устройствами, подключенными к двум портам Ethernet старого ADSL-маршрутизатора. В новом же устройстве WAN IP индицирует именно прием/передачу данных <наружу>;
. Ethernet1-4 - четыре индикатора, показывающие наличие физической связи между маршрутизатором и сетевыми ПК, а также передачу данных на первом-четвертом порту;
. ADSL - горит когда маршрутизатор установил ADSL-соединение.

Задняя панель корпуса несет на себе все разъемы и выключатели. Так по порядку слева направо находятся:
. Разъем для подключения телефонного кабеля RJ-11 к розетке ADSL;
. Четыре порта встроенного коммутатора 10/100 Мбит/с;
. Утопленная в корпус кнопка сброса параметров;
. Гнездо для подключения источника питания;
. Выключатель питания (O/I) тумблерного типа, в отличие от утапливаемой при нажатии в корпусе кнопки питания у предыдущей модели ADSL-маршрутизатора.

У маршрутизатора USR9105 отсутствует порт RS232 для настройки устройства через консоль. Вероятно, это сделано из-за экономии. Способ настройки и администрирования маршрутизатора через консоль все-таки является наиболее безопасным. В этом плане у пользователей старого маршрутизатора USR9003 (см. www.terralab.ru/networks/31550) есть больший выбор.

На нижней части маршрутизатора имеется стикер со штрих-кодом, на котором указаны идентификационные данные маршрутизатора, его серийный номер, а также MAC-адрес, который возможно потребуются системному администратору.

Маршрутизатор не имеет внешних регуляторов, не имеет встроенного динамика для озвучивания процесса соединений. Все соединения по ADSL проходят в полной тишине. Читать дальше >>>

Итак, как мы уже поняли, недостаточно просто купить ADSL-модем - нужно для начала выяснить, входит ли наша АТС в зону обслуживания Интернет-провайдера предоставляющего услуги ADSL.

При подключении для настройки устройства нам потребовались следующие данные:
. Значения параметров VPI/VCI;
. Стандарт (модуляция) ADSL;
. Режим инкапсуляции данных (Encapsulation Mode);
. Способ аутентификации (PAP or CHAP) для PPP-соединений.

В отличие от предыдущей модели, U.S. Robotics SureConnect ADSL 4-Port Router имеет всего один способ подключения - через Ethernet. Подключение по Ethernet хорошо тем, что оно не привязано к версии и типу операционной системы (Windows, Unix, MacOS и т.д.), позволяет подключать к устройству до четырех клиентов, а с помощью дополнительных коммутаторов расширять масштабы локальной сети до 253 устройств. Но даже если вы используете у себя дома только один ПК для подключения к Интернету, то вам также подойдет этот способ подключении - достаточно иметь хотя бы один ПК с сетевой картой 10 или 100 Мбит/с.


Подключение через Ethernet

Для того чтобы начинать настройку устройства, необходимо подключить к первому свободному Ethernet-порту маршрутизатора кабель сетевой платы. После подсоединения кабеля сетевая плата сразу же запросит и получит IP-адрес назначенный DHCP-сервером маршрутизатора.

Доступны три способа настройки устройства:
. Через программу ;
. Через (Web User Interface - WUI);
. Через <интерфейс командной строки> (Command-Line Interface - CLI) - для опытных пользователей.

В системе аутентификации маршрутизатора существуют три имени пользователя: admin, user и support. Первый служит для локальной настройки маршрутизатора и обладает правами администратора, второй для локального просмотра настроек без возможности их изменения (пользовательские права) и третий для удаленного просмотра параметров и администрирования устройства через Интернет. Логины и пароли едины для всех типов доступа к настройкам (для всех трех типов настройки) маршрутизатора и указаны в документации.


Настройка через программу

Самый простой способ настройки маршрутизатора, но пожалуй менее функциональный, предлагается в программе , которая устанавливается в операционной системе Windows в процессе загрузки установочного CD-ROM из комплекта поставки маршрутизатора.

Программа установки маршрутизатора выполняется в виде пошагового мастера настройки и объясняет процесс подключения устройства, и даже последовательность подключения кабелей питания, ADSL и кабелей локальной сети.

ris4

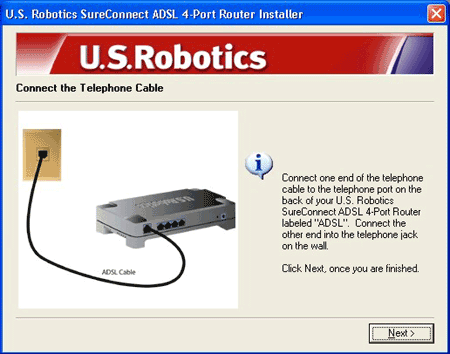

Мастер настройки маршрутизатора.

Программа имеет пять пунктов меню.

ADSL Configuration - система задания параметров настроек Интернет-провайдера. В этом пункте предлагается выбрать страну (есть пункт Russia, хотя и представлены пока только настройки Интернет-провайдера <Комбелга>) и Интернет-провайдера. Если ваш Интернет-провайдер представлен в списке, то все параметры настройки ADSL будут выполнены автоматически. В случае если вашего Интернет-провайдера в списке нет, то имеется возможность настроить параметры устройства вручную путем выбора пункта ;

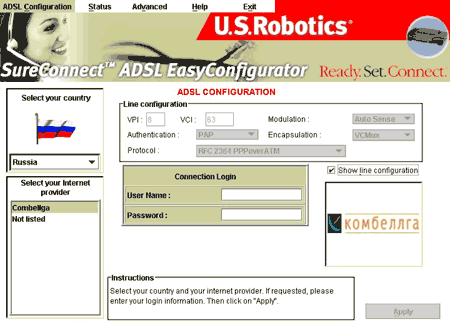

ris5

Выбор Интернет-провайдера в EasyConfigurator.

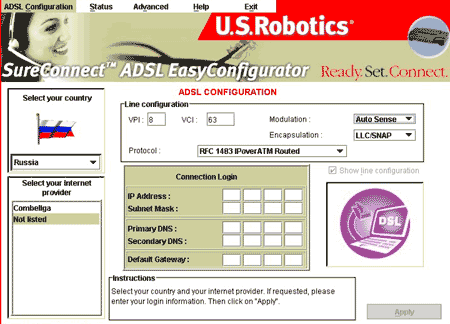

ris6

EasyConfigurator: ввод параметров ADSL вручную.

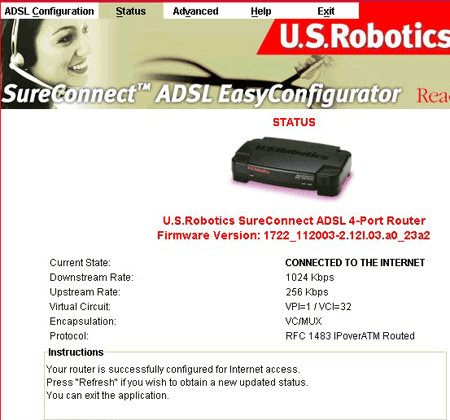

Status - краткая информация о статусе работы устройства, скорость прием/передача и др.;

ris7_1

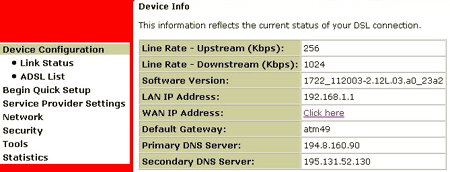

Окно <Статуса> в EasyConfigurator.

Advanced - расширенный режим. Позволяет произвести обновление микропрограммы (<прошивки>) устройства, а также сменить пароли доступа к настройкам маршрутизатора;
Help - список ссылок на полезные ресурсы на сайте производителя;
Exit - выход из программы.

Программа предоставляет краткий и удобный интерфейс для первоначальной настройки маршрутизатора, хотя для задания более подробных настроек все-таки боле подходит web-интерфейс.


Настройка через (Web User Interface - WUI)

Для того, чтобы открыть web-интерфейс маршрутизатора, в строке адреса вашего web-браузера следует набрать URL http://192.168.1.1/. После этого появится окно приглашения авторизации пользователя.

ris8

Экран web-интерфейса.

Экран web-интерфейса функционально отличается от используемого в предыдущей модели (см. www.terralab.ru/networks/31550). Не будем пересказывать подробно все пункты меню web-интерфейса U.S. Robotics SureConnect ADSL Modem and 4-Port Router, так как для этого есть <Руководство пользователя>. Продемонстрируем лишь функциональность меню на примере рисунков. Остановимся чуть подробнее только на наиболее интересных пунктах меню или на функционально отличающихся от предыдущей модели маршрутизатора.

ris9

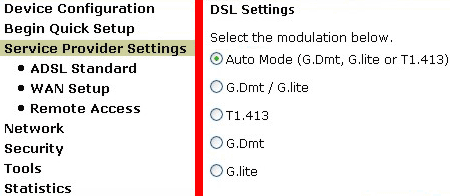

Меню ADSL-настроек Интернет-провайдера.

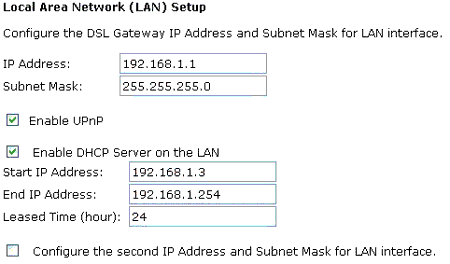

ris10

Меню настроек DHCP/DNS и маршрутизации.

Как видно из скриншотов, ADSL-маршрутизатор поддерживает Universal PnP, о чем незамедлительно уведомляет WindowsXP, показывая найденное устройство в . Также как и у предыдущей модели ADSL-маршрутизатора, у новой модели существует возможность при необходимости задать вторую подсеть LAN.

ris11

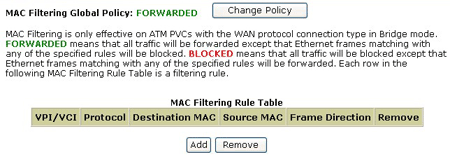

Меню настроек системы безопасности.

Поддержка гибкой фильтрации по MAC-адресам, исходящих фильтров, запрет или разрешение диапазона портов для TCP/UDP, и даже поддержка DMZ-хоста (чего не было в предыдущей модели ADSL маршрутизатора) позволяют настроить систему безопасности USR9105 SureConnect ADSL 4-Port Router.

ris12

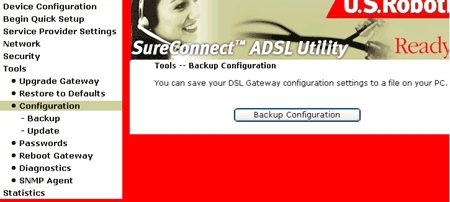

Меню инструментов .

В маршрутизаторе USR9105 существует возможность сохранять в файл и восстанавливать из него пользовательские настройки устройства. Это очень удобно для пользователей, а главным образом для Интернет-провайдеров, которые могут сами подготавливать файлы конфигурации для своих клиентов. Наличие такой возможности сделало возможным реализацию функции выбора Интернет-провайдера из списка доступных в программе <EasyConfigurator>, что уже было продемонстрировано выше.

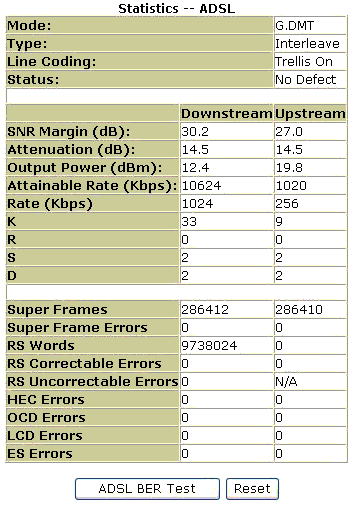

ris13

Меню статистики.

Меню статистики также переработано. Обратим особо ваше внимание на новый параметр статистики, такой как <Attainable Rate (Kbps)>. Предыдущая версия маршрутизатора показывала лишь только текущую скорость приема/передачи, новый же параметр статистики показывает возможную скорость приема/передачи в соответствии со свойствами канала связи. В нашем случае реальная скорость составила 1024/256 Кбит/с (как и в обзоре по U.S. Robotics SureConnect USB/Ethernet ADSL Router, см. www.terralab.ru/networks/31550). <Возможная скорость> приема/передачи согласно новой ADSL-статистике составила аж 10624/1020 Кбит/с: 10624 Кбит/с на прием и 1020 Кбит/с на передачу. Это говорит о том, что Интернет-провайдер искусственно ограничивает скорость канала со стороны DSLAM, в силу действий условий контракта на предоставление услуг передачи данных или же из-за экономии пропускной способности своих каналов связи. Если снять это ограничение скорости, то скорость приема данных (и это в условиях длины последней мили 4,5 км до АТС) составит свыше 10,5 Мбит/с. Неплохая скорость для доступа в Интернет! По меньшей мере, эти новые данные в статистике, например, позволяют системным администраторам планировать расширение пропускной способности своего канала передачи данных в Интернет до теоретического максимума, на который возможен ADSL-маршрутизатор.

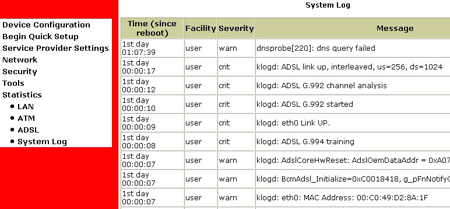

ris14

Меню системного лога.

В систему статистики U.S. Robotics SureConnect ADSL Modem and 4-Port Router встроена система <Системного лога> с настраиваемой степенью детализации. Пример такого лога вы можете наблюдать на рисунке выше. Системные администраторы оценят такую возможность. Автор обзора не раз наблюдал попытки обойти систему защиты маршрутизатора, о чем были соответствующие записи в <системном логе> ADSL-маршрутизатора.

По умолчанию окно web-броузера после первой авторизации открывается на меню быстрой настройки (Quick Setup) маршрутизатора. Быстрая настройка выполняется за пять логических шагов.

1. VPI/VCI - указываются параметры VPI и VCI, предоставленные вашим Интернет-провайдером, о которых мы писали выше;
2. Connection type - выбирается тип сетевого протокола (PPPoA, PPPoE, MER, IPoA, Bridging), а также режим инкапсуляции данных. Также предоставляется вашим Интернет-провайдером;
3. WAN IP Settings - выбор правильных настроек WAN от Интернет-провайдера. В данном экране указываются, в нашем случае, WAN IP/Subnet Mask и адреса DNS-серверов провайдера. Также предоставляется вашим Интернет-провайдером;
4. Network Address Translation Settings - включение или отключение NAT/Firewall/IGMP Multicast/WAN Service;
5. Device Setup - ввод настроек локальной сети (внутренний IP-адрес маршрутизатор, настройка встроенного DHCP-сервера и др.).


Настройка через <интерфейс командной строки> (Command-Line Interface -CLI)

Введя в командной строке Windows команду Telnet 192.168.1.1, мы увидим приглашение авторизации сервера для администрирования маршрутизатора.

USR ADSL Gateway
Login: admin
Password:

После ввода логина и пароля, пользователю предлагается система команд очень похожая на FTP. Так, если в командной строке набрать команду help, то мы можем увидеть список доступных команд.

Порт Telnet для настройки маршрутизатора извне по умолчанию закрыт для доступа со стороны Интернета, поэтому настройку через Telnet можно выполнять только внутри сегмента локальной сети.

Более подробно с этим способом настройки ADSL-маршрутизатора вы можете ознакомиться в руководстве <Интерфейс командной строки> по адресу http://www.usr.com/support/9105/9105-files/cli_reference.html, мы же рекомендуем настраивать маршрутизатор через Telnet только опытным пользователям. Все-таки наиболее удобным для настройки является Читать дальше >>>

Тестирование U.S. Robotics SureConnect ADSL Modem and 4-Port Router проводилось в течение трех месяцев в реальных условиях эксплуатации. К устройству подключалось до 15 клиентов через гибридную локальную сеть (проводная и беспроводная связь). Длина <последней мили> от АТС составляла примерно 4,5 км. По сути дела, такое расстояние является уже близким к пределу, тем не менее, параметр статистики <возможной скорости> соединения показал рекордные данные - свыше 10,5 Мбит/с на прием.


Скорость загрузки данных

Каковы же основные применения ADSL-технологии? Это, естественно, высокоскоростной доступ в Интернет. Прежде всего - это быстрота доступа к нужной информации на web-сайтах, отправка и прием <массивной> электронной почты, просмотр видео через Интернет, прослушивание Интернет-радио, скачивание MP3-файлов и онлайновые игры.

Проверка скорости загрузки файлов в с web- и FTP-сайтов не показала значимых отличий от результатов тестирования предыдущей модели ADSL-маршрутизатора модели USR9003. При тестировании мы получили следующие скорости передачи файлов:
Максимальная скорость на прием составила: 107 Кбайт/с;
Максимальная скорость на передачу составила: 25,5 Кбайт/с.

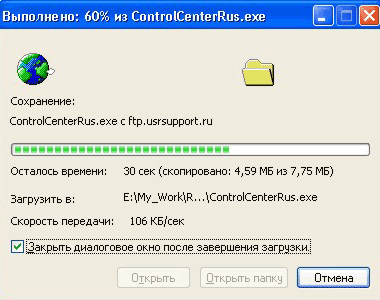

ris15

Скорость загрузки файла из Интернета.

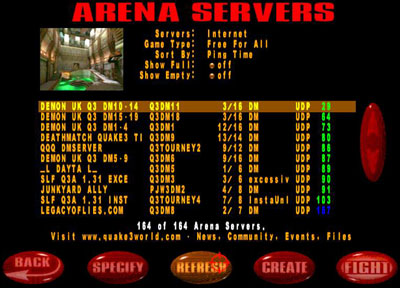

Тестирование времени прохождения Ping'a при игре в Quake 3 Arena через ADSL в среднем составляло порядка 30 мс.

ris16

Ping в Quake 3 Arena.



Тестирование сетевой безопасности

Проверка безопасности маршрутизаторов традиционно входит в перечень тестов. Для этого теста использовалась последняя версия свободно распространяемого сканера сетевой безопасности LANguard Network Security Scanner (на момент тестов это была версия 3.3). Сканируется внешний WAN-порт всеми доступными плагинами из списка.

Как видно из отчета, сканером был обнаружен порт Telnet, который не использует шифрование данных (SSH). Сканер LanGuard посчитал это уязвимостью маршрутизатора.

ris17

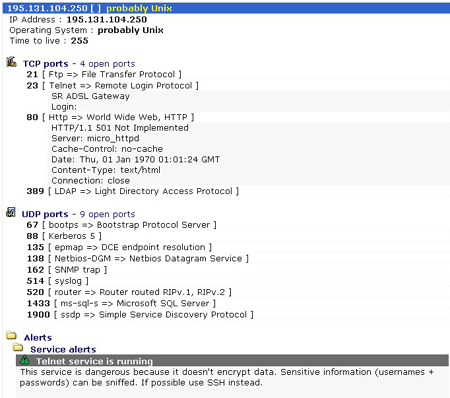

Отчет сканера сетевой безопасности
LANguard Network Security Scanner (версии 3.3).



Выводы

Технология ADSL постепенно завоевывает российский рынок. Модемный доступ в Интернет уходит в прошлое, хотя все еще будет популярен в силу дешевизны тарифных планов. Но уже сейчас стоимость ADSL-оборудования снижается в силу высокой конкуренции производителей клиентского оборудования, Интернет-провайдеры также соревнуются между собой, предоставляя новые тарифные планы. ADSL становится все более доступным в разных городах России и странах СНГ, а не только в крупных мегаполисах. Технология ADSL со временем вытеснит устаревший коммутируемый доступ и станет основным источником доступа в Интернет для многих миллионов россиян.

U.S. Robotics SureConnect ADSL Ethernet 4-Port Router (модель 9105) является достойной сменой ветерану SureConnect ADSL Ethernet/USB Router (модель USR9003).


Благодарности

Автор хочет выразить благодарность всем, кто оказывал содействие в подготовке данного материала и проведении тестирования:
. компании U.S. Robotics и персонально Кристиан Гейссенс за предоставление тестируемого оборудования;
. компании WebPlus, крупнейшего Интернет-провайдера в Санкт-Петербурге, за предоставление доступа в Интернет по технологии ADSL и персонально Виктора Филиппова и Максима Карпенко.

Алексей Становой
Источник: www.terralab.ru
