Изучаем три корпуса от разных копаний: ASUS TA853, COLORS-IT ATX C8040, 3Q 2008С

Возможно, среди нас уже почти не осталось людей, которые назовут корпус обычным железным ящиком. Сегодня мир корпусов богат и разнообразен, и объём информации может быть так велик, что выбор усложняется.

Некоторые даже отказываются от покупки корпуса, чтобы избавиться от нежелательной рутины. В этом случае все комплектующие часто раскладываются на столе или помещаются в обычную картонную коробку. Ясно, что в такой ситуации о качественной вентиляции и шумоизоляции можно забыть. Конечно, каждый волен делать что хочет, но, как ни крути, качественный корпус необходим, и частично мы можем вам помочь в выборе. В сегодняшнем обзоре будут рассмотрены три корпуса от известных компаний: ASUS, COLORS-IT, 3Q, которые, возможно, заинтересуют некоторых наших читателей.

Обзор корпуса ASUS TA853

Для начала давайте ознакомимся с основными характеристиками корпуса.

  • Типоразмер: Midi-Tower
  • Цвет: чёрный
  • Размеры: 335х415х180 мм
  • Система охлаждения: 2х8 см вентилятора сзади (один установлен), 2х8 см вентилятора спереди
  • Основной материал корпуса: сталь
  • Отсеки:
    • внешние – 4x5,25", 1x3,5"
    • внутренние – 6x3,5", 0х5,25"
  • Слоты расширения: 7 штук
  • Поддержка материнских плат: ATX, MicroATX
  • Разъёмы на передней панели: 2хUSB, микрофон и наушники
  • Особенности: блок питания

Внешне ASUS TA853 смотрится стандартно, без изысков, что может информировать о его невысокой стоимости (~$70).

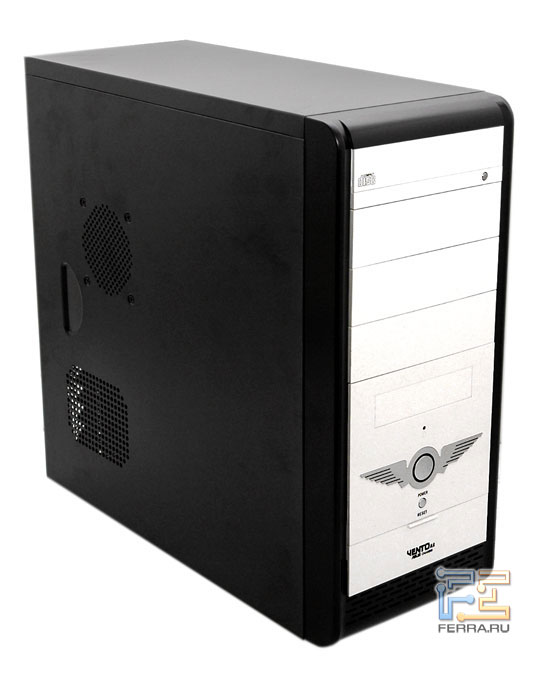

ASUS TA853. Общий вид
Общий вид

Корпус имеет только вертикальное положение. Выполнен из качественной стали, толщина которой – около 0,6 мм. Основной цвет – чёрный. Качество покраски идеальное.

Пластмассовая передняя панель выглядит просто.

ASUS TA853. Задняя панель корпуса
Передняя панель корпуса

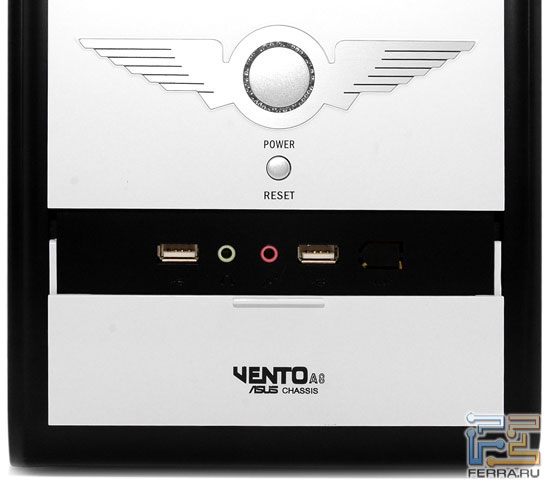

ASUS TA853. Разъёмы
Разъёмы

Основной цвет панели – белый. Также виден значок крыльев, в центре которого находится кнопка Power. Кнопка включения, как и кнопка перезагрузки, подписана. Сверху расположена крышка, закрывающая внешний отсек 5,25”. Внизу лицевой панели расположились отверстия вентиляции. Открыв крышку с надписью Vento A8, обнаруживаем встроенные разъёмы: два USB, а также выход для наушников и вход для микрофона.

Задняя панель выполнена также в классическом стиле

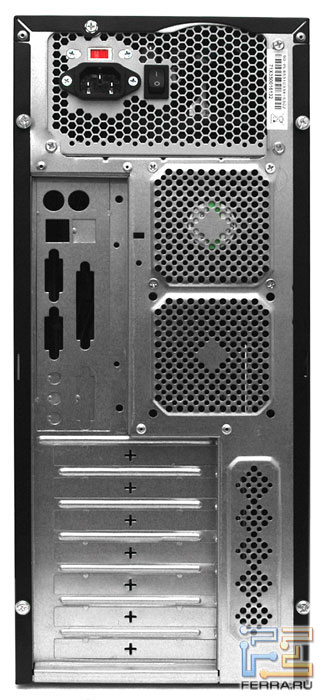

ASUS TA853. Задняя панель корпуса
Задняя панель корпуса

Имеются два посадочных места для 80-миллиметровых вентиляторов, одно из которых уже занято. Слева от вентиляторов – место для заглушки материнской платы. В самом верху видим блок питания, который закреплён «не очень» правильно (см. фото).

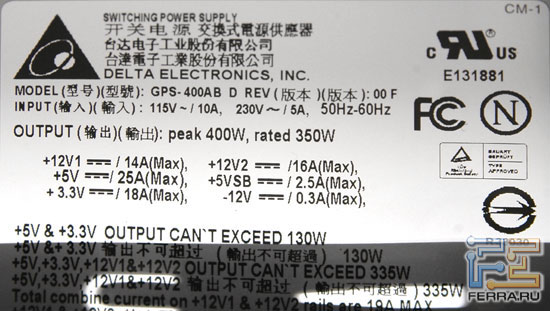

ASUS TA853. Блок питания
Блок питания

Блок питания производства Delta Electronics. Максимальная мощность составляет 350W. Блок отличается достойным качеством изготовления и токами, но для мощных систем его явно не хватит. Хочется отметить, что блок питания может помешать большим системам охлаждения, устанавливаемым на центральный процессор.

Корпус легко разбирается путём снятия боковых крышек.

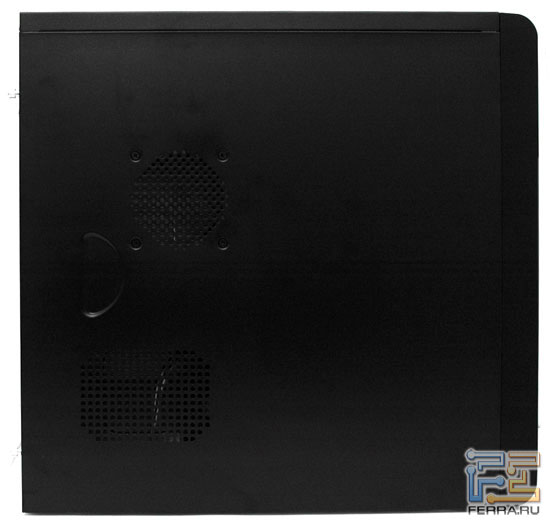

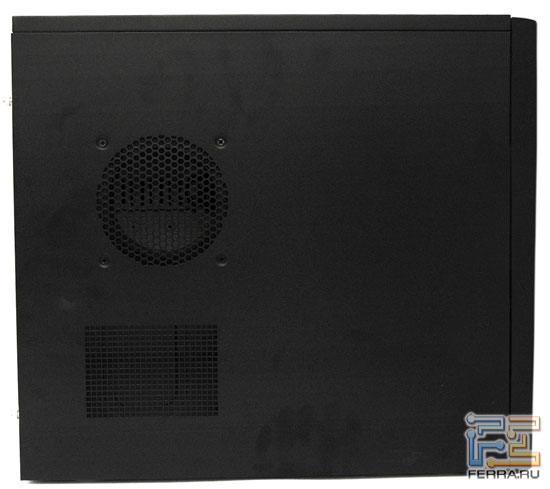

ASUS TA853. Вид сбоку
Вид сбоку
ASUS TA853. Крышка корпуса
Крышка корпуса

Все края корпуса загнуты и хорошо обработаны, так что возможность пореза исключается. Сбоку видны вентиляционные отверстия, одно – воздуховод для CPU, другое – вентиляция для плат расширения.

Не отходя от темы вентиляции корпуса, можно отметить уже упомянутый установленный 80-миллиметровый вентилятор на задней панели, а также два посадочных места для 80-миллиметровых вентиляторов на передней панели корпуса.

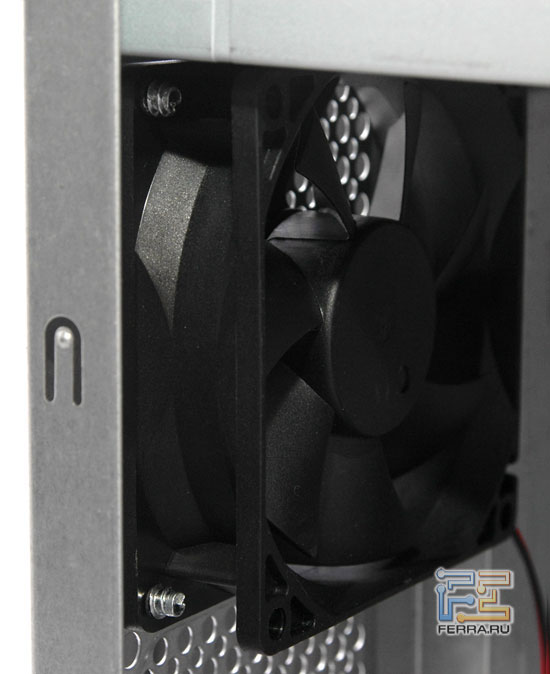

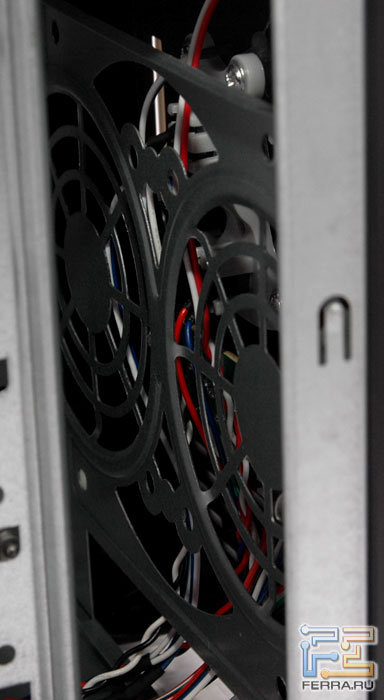

ASUS TA853. Дополнительный вентилятор
Дополнительный вентилятор
ASUS TA853. Система вентиляции
Система вентиляции

Последние служат для охлаждения жёстких дисков. И как показало испытание, с установкой вентиляторов хард-диски охлаждаются достойно, хотя и шумно.

Корпус короткий, и из-за этого внутреннее пространство невелико.

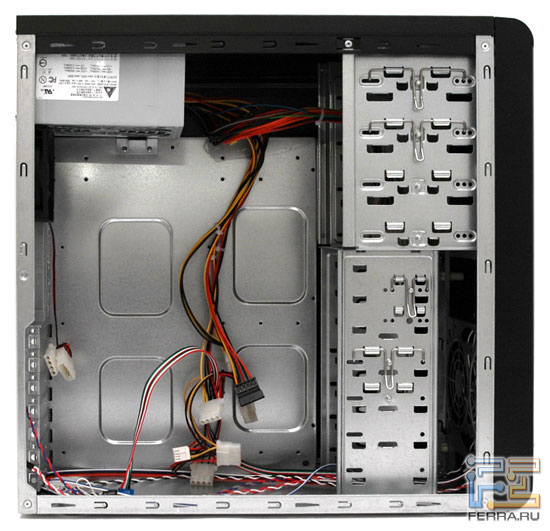

ASUS TA853. Корпус внутри
Корпус внутри

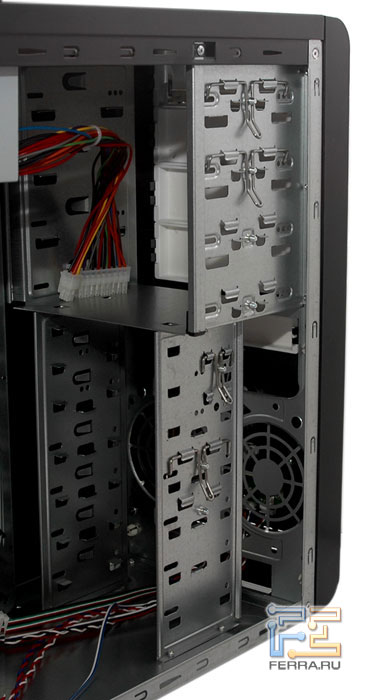

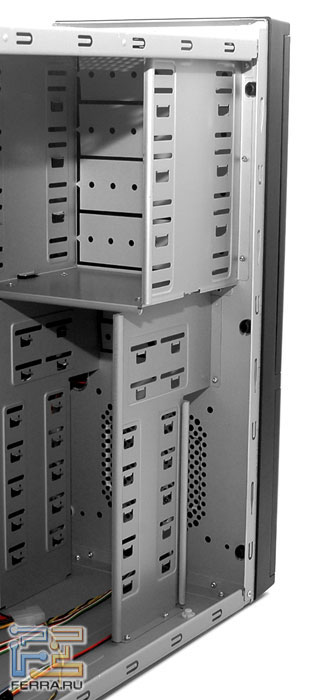

ASUS TA853. Корзины
Корзины

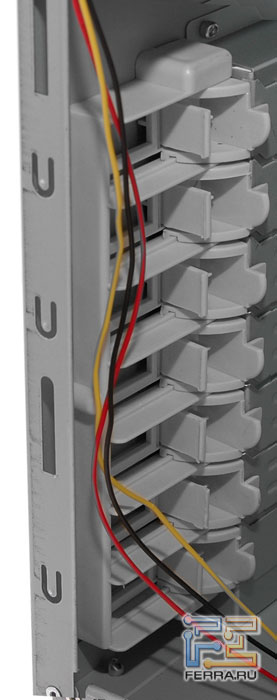

ASUS TA853. Слоты расширения
Слоты расширения

Присутствует одна корзина для четырёх внешних 5,25-дюймовых устройств, а также корзина на шесть 3,5-дюймовых устройств с вертикальным расположением. Крепление устройств осуществляется посредством защёлок и винтов. Возможность демонтажа корзин отсутствует. Материнская плата к корпусу крепится медными штифтами. Также корпус имеет семь слотов расширения. Платы расширения крепятся с помощью винтов.

Из-за укороченного исполнения «скелета» могут возникнуть проблемы с установкой материнской платы, а конкретно этому помешают 5,25-дюймовые устройства, которые устанавливаются в два нижних места в корзине.

Обзор корпуса COLORS-IT ATX C8040

  • Второй корпус по характеристикам заметно отличается от предыдущего.
  • Типоразмер: Midi-Tower
  • Цвет: чёрный
  • Размеры: 485х435х190 мм
  • Система охлаждения: 1х12 сзади, 1x9 сверху, напротив 3,5 корзин 1х12
  • Основной материал корпуса: сталь
  • Отсеки:
    • внешние – 4x5,25", 2x3,5"
    • внутренние – 4x3,5", 0х5,25"
  • Слоты расширения: 7 штук
  • Поддержка материнских плат: ATX (до 244 мм), AT, MicroATX
  • Разъёмы на передней панели: 2хUSB, микрофон и наушники
  • Особенности: блок питания, ЖК-экран

Основной цвет корпуса – чёрный. Корпус выполнен из стали толщиной ~0,6 мм. COLORS-IT ATX C8040 имеет довольно крупные габариты, поэтому подыщите для него в своём доме или офисе подходящее место.

Плоская лицевая панель выполнена из пластика чёрного цвета и выглядит стильно.

PowerColor ATX C8040. Передняя панель корпуса
Передняя панель корпуса

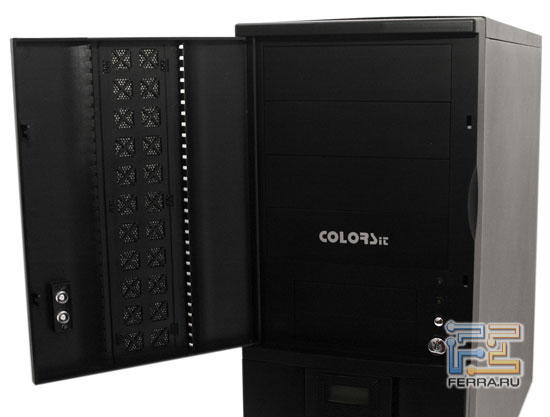

PowerColor ATX C8040. Дверца передней панели
Дверца передней панели

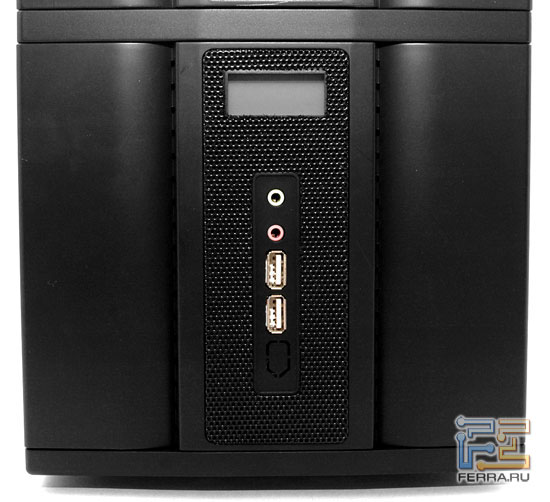

PowerColor ATX C8040. Разъёмы
Разъёмы

На передней панели имеется дверца, которая закрывает отверстия под устройства 3,5” и 5,25”, а также кнопки Power и Reset. Виден маленький ЖК-дисплей, который с помощью специального термометра сообщит вам температуру внутри корпуса. Ниже дисплея находятся 2хUSB, один выход для наушников и один вход для микрофона.

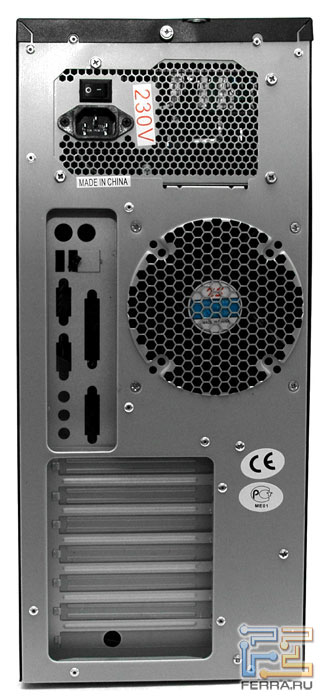

Задняя панель ничем особым не выделяется.

PowerColor ATX C8040. Задняя панель
Задняя панель

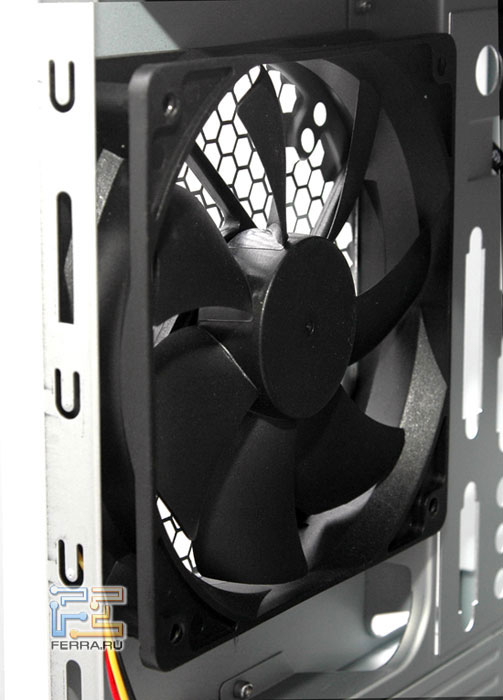

PowerColor ATX C8040. Дополнительный вентилятор
Дополнительный вентилятор

Одно посадочное место для 120-миллиметрового вентилятора уже занято им же. Слева от вентилятора находится место для заглушки материнской платы. Внизу видны семь слотов расширения, а сверху находится блок питания.

PowerColor ATX C8040. Блок питания
Блок питания

Блок питания производства COLORS. Максимальная мощность составляет 400W. Такого блока питания вам хватит надолго, но если вы намерены собрать систему с двумя видеокартами, стоит его заменить на более мощную модель.

Разобрать корпус не составляет особого труда. Для этого необходимо снять верхнюю крышку.

PowerColor ATX C8040. Верхняя крышка корпуса
Верхняя крышка корпуса

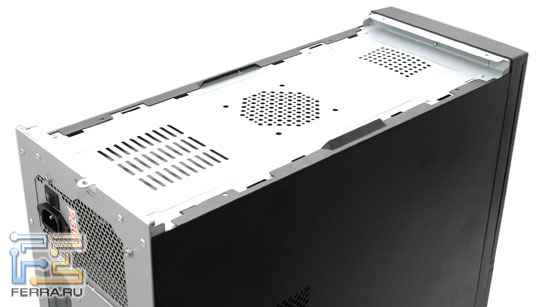

PowerColor ATX C8040. Вид сверху без крышки
Вид сверху без крышки

Затем следует открутить винты крепления боковых крышек. При разборке или сборке корпуса порезаться практически невозможно.

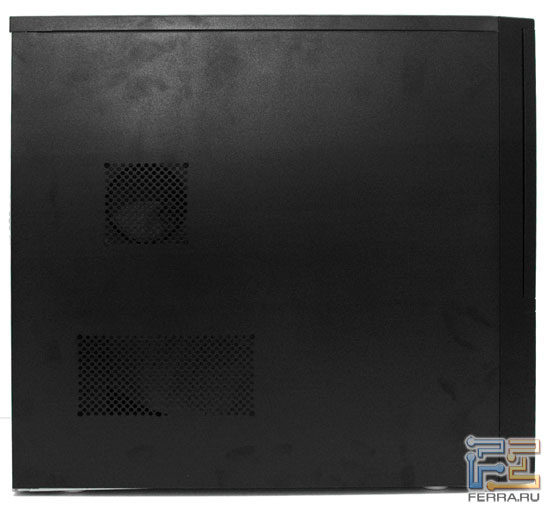

PowerColor ATX C8040. Вид сбоку
Вид сбоку

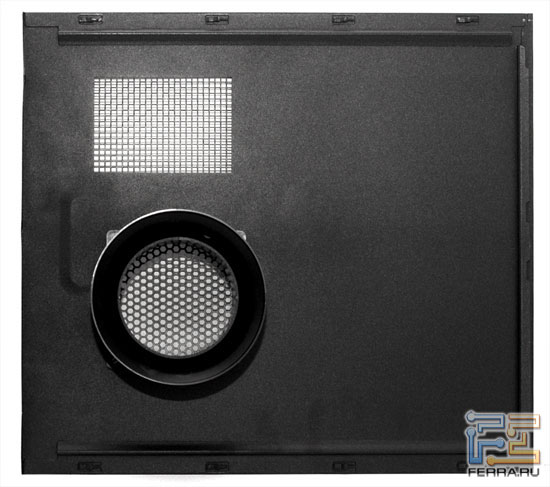

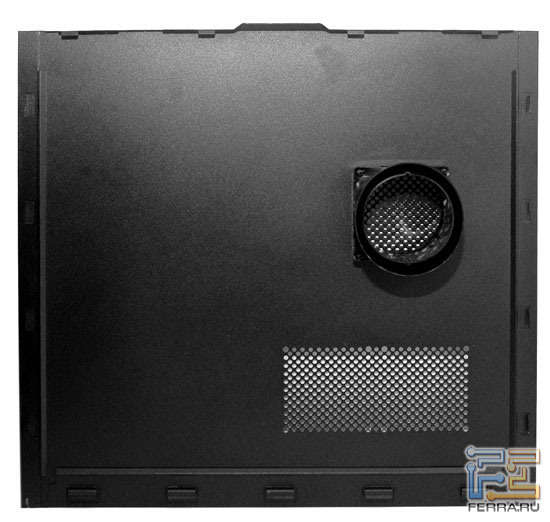

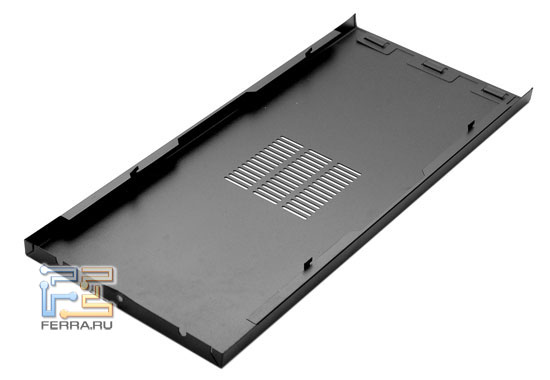

PowerColor ATX C8040. Крышка корпуса
Крышка корпуса

Можно заметить, что на боковой крышке присутствуют два вентиляционных отверстия: одно для охлаждения плат расширения, второе – воздуховод для CPU. Также имеется ещё одно вентиляционное отверстие в верхней крышке корпуса.

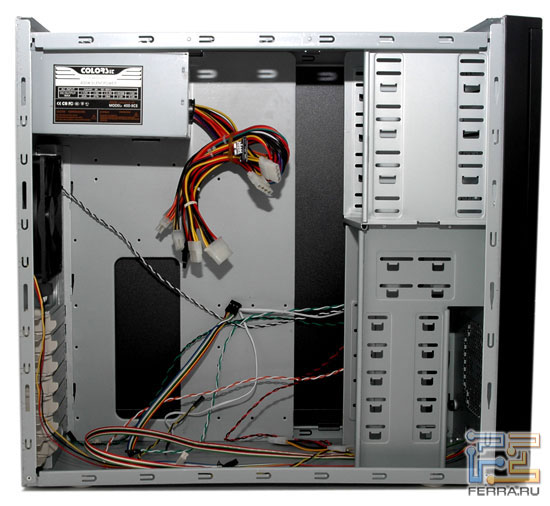

COLORS-IT ATX C8040 имеет большие размеры, так что и внутреннее пространство у него велико.

PowerColor ATX C8040. Корпус внутри
Корпус внутри

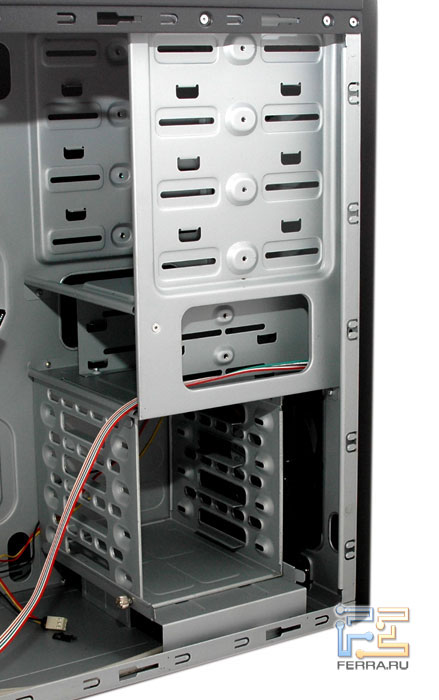

PowerColor ATX C8040. Корзины
Корзины
PowerColor ATX C8040. Слоты расширения
Слоты расширения

Корпус имеет одну корзину для четырёх внешних устройств 5,25”, а также корзину на шесть устройств 3,5”. Крепятся устройства с помощью обычных винтов. Возможность демонтажа корзин отсутствует. Для лучшего охлаждения жёстких дисков рекомендуем установить вентилятор 120 мм в предназначенное для него место. Штифты стандартного размера позволят установить материнские платы стандартов ATX, AT, MicroATX. Крепление плат расширения происходит при помощи пластиковых защёлок. Как и в первом случае, здесь тоже могут возникнуть проблемы с установкой материнской платы, так как этому помешают нижние 5,25-дюймовые устройства.

Обзор корпуса 3Q 2008С

По традиции сначала изучим характеристики корпуса.

  • Типоразмер: Midi-Tower
  • Цвет: чёрный
  • Размеры: 480х420х200 мм
  • Система охлаждения: 1x12 см (один установлен) сзади, 1x12 см спереди для охлаждения жёстких дисков
  • Основной материал корпуса: сталь
  • Отсеки:
    • внешние – 4x5,25", 2x3,5"
    • внутренние – 4x3,5", 0х5,25"
  • Слоты расширения: 7 штук
  • Поддержка материнских плат: ATX, MicroATX
  • Разъёмы на передней панели: 2хUSB, микрофон и наушники
  • Особенности: блок питания, светодиод на передней панели

Комплектацию 3Q 2008С можно назвать бедной.

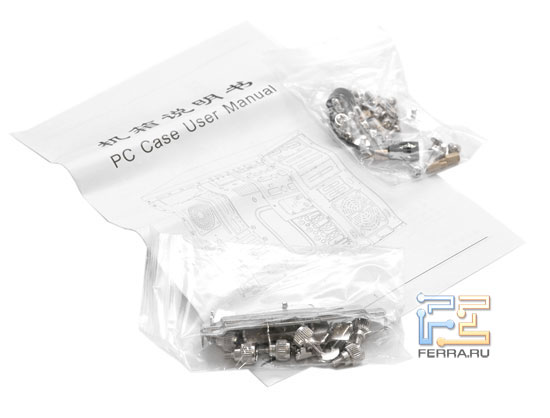

3Q 2008С. Комплектация
Комплектация
  • Инструкция по сборке
  • Необходимые шурупы, крепления, винты

3Q 2008С имеет только вертикальное положение. Смотрится как обычный базовый корпус, но немного лучше двух предыдущих. Изготовлен из качественной, хорошо обработанной стали. Преобладающий цвет корпуса – чёрный. Покраска идеальная.

Плоская пластмассовая панель чёрного цвета, с вертикальными, сильно скруглёнными краями.

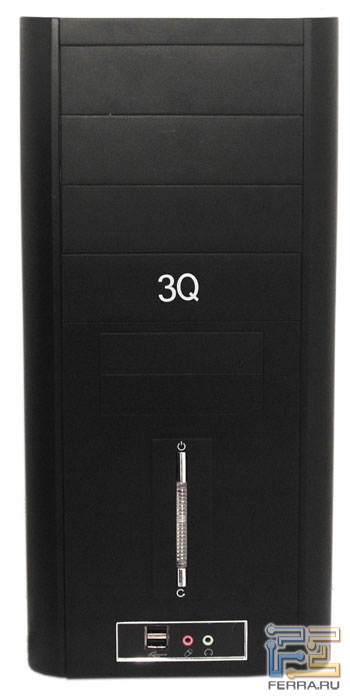

3Q 2008С. Лицевая панель

Лицевая панель

3Q 2008С. Разъёмы
Разъёмы

Снизу установлена небольшая панель с разъёмами для наушников и микрофона, также присутствует пара разъёмов для подключения устройств с интерфейсом USB. Между копками Power (сверху) и Reset (снизу) установлена полезная подсветка.

Сзади корпус очень похож на предыдущий.

3Q 2008С. Задняя панель
Задняя панель

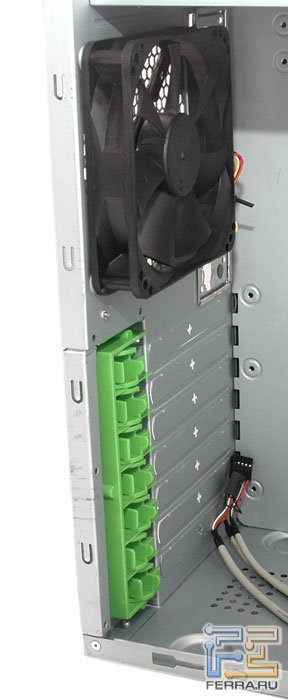

3Q 2008С. Слоты расширения
Слоты расширения

Присутствует одно посадочное место для 120-миллиметрового вентилятора, которое им уже по праву занято. Слева от вентилятора находится место для заглушки материнской платы. Внизу видны семь слотов расширения, которые выкрашены в салатовый цвет. Крепление плат расширения осуществляется с помощью пластиковых защёлок.

Блок питания производства известной компании – FSP.

3Q 2008С. Блок питания
Блок питания

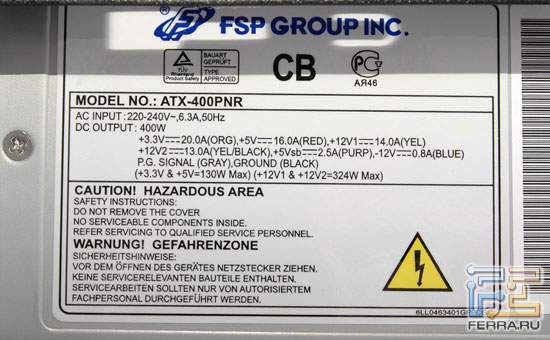

FSP ATX-400PNR имеет максимальную мощность 400W. Снабжён большим тихоходным вентилятором 120 мм.

Благодаря качественной сборке корпус легко разбирается.

3Q 2008С. Вид сбоку
Вид сбоку

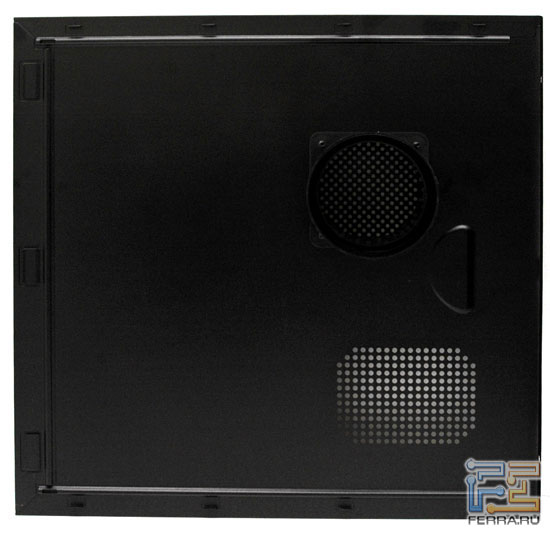

3Q 2008С. Боковая крышка
Боковая крышка

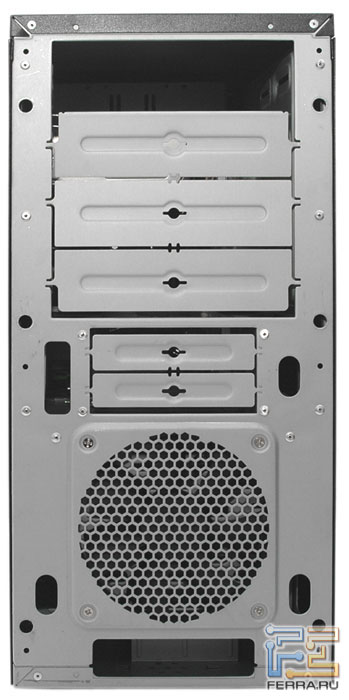

3Q 2008С. Без лицевой панели
Без лицевой панели

Боковая крышка имеет пару отверстий, которые предназначены для эффективного охлаждения комплектующих внутри корпуса. Крепятся крышки при помощи винтов. Сняв переднюю панель, можно увидеть отверстие, куда устанавливается 120-миллиметровый вентилятор. Благодаря этому вентилятору температура жёстких дисков внутри корпуса будет более чем приемлемая.

Внутри корпус просторный, что, безусловно, радует.

3Q 2008С. Корзины
Корзины

Нельзя не отметить присутствие одной съёмной корзины на четыре устройства 3,5” с горизонтальным расположением дисков. Крепятся устройства при помощи обычных винтов. Благодаря длинной конструкции корпуса, а также поперечному расположению жёстких дисков проблем при установке материнских и длинных видеокарт не возникнет.

Итоги и выводы

Подводя итоги прошедшего обзора, можно выделить пару моментов. Во-первых, все сегодняшние корпуса показали себя в основном только с лучшей стороны, продемонстрировав хорошее качество сборки, а также неплохую эффективность системы вентиляции. Во-вторых, внешне корпуса не выглядят вызывающе и у них мало наворотов, но, к счастью, цена остаётся в пределах $70, и это может для многих сыграть решающую роль при выборе корпуса.

ASUS TA853 – обычный, стандартный корпус с невзрачным дизайном и с мелкими недочётами в виде укороченного «скелета». Но в целом довольно качественный и подходящий для большинства пользователей.

COLORS-IT ATX C8040 – стандартный корпус с некоторыми мелкими отличиями от предыдущего. Имеет привлекательный блок питания, большие размеры и хорошую систему охлаждения. Недостатком можно считать его несовершенную внутреннюю конструкцию, из-за которой приходится испытывать трудности при установке комплектующих внутрь корпуса.

3Q 2008С – корпус визуально обычный. Имеет немного больше преимуществ по сравнению с остальными в виде хорошего блока питания и продуманной конструкции «скелета». Благодаря этим качествам он считается победителем сегодняшнего обзора.

Автор: Дмитрий Подберезный
Источник: www.ferra.ru
