Обзор жесткого диска Seagate Barracuda V Serial ATA

Наконец-то наступил день, когда на рынке появились жесткие диски с интерфейсом Serial ATA. Большое количество OEM-производителей сразу же решило использовать эту технологию. За стандартом Serial ATA стоят такие фирмы, как Intel, Dell, Maxtor, IBM, Seagate и т.п. Неудивительно, что материнские платы от OEM-производителей сразу же получили интегрированные контроллеры Serial ATA, хотя на рынке еще не было ни одного жесткого диска с таким интерфейсом. В свою очередь Seagate Technology стала одной из первых компаний, которые анонсировали продукцию Serial ATA. Seagate - фирма с длинной историей, на протяжении которой она выпускала качественные и технологически продвинутые продукты, названия которых стали известны по всему миру: Cheetah, GBarracuda, Medalist. Когда инженеры Seagate отдали предпочтение новой технологии SATA, конкурентам пришлось незамедлительно последовать их примеру.

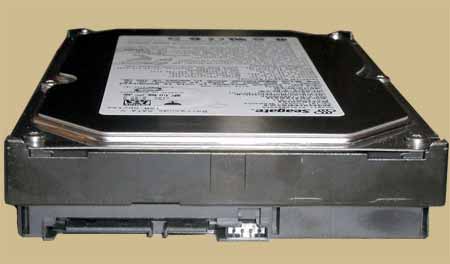

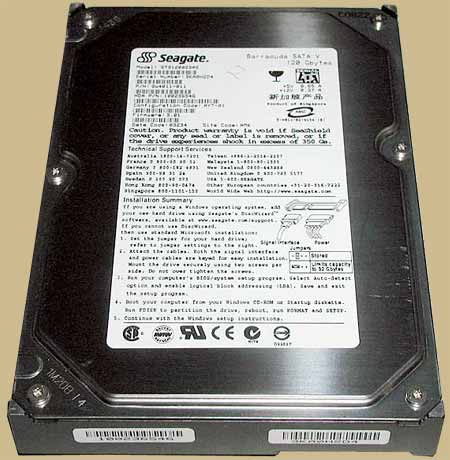

Первый жесткий диск стандарта Serial ATA, попавший в нашу лабораторию, стали Seagate Barracuda V - модель с числом оборотов 7200 RPM и объемом кэша 8 Мб, которая идет в двух стандартах: ATA100 и S-ATA 150. Давайте рассмотрим поближе...

Спецификации

Спецификации новой Barracud'ы говорят о том, что она должна стать стандартным решением для рабочих станций средней и высокой производительности. Barracuds V сочетает в себе все современные технологии: сокрость вращения шпинделя 7200 оборотов в минуту, 8 Мб кэша, большие пластины объемом 40 и 60 Гб (мы тестировали модель 120 Гб с 60 Гб пластинами) и средним вренем поиска 9мс. Этот диск имеет интерфейс Serial ATA первого поколения. Спецификация Serial ATA говорит нам о том, что диски этого стандарта должны поддерживать горячее подключение, что не всегда интересно обычным домашним пользователям, но очень актуально для серверов начального уровня.

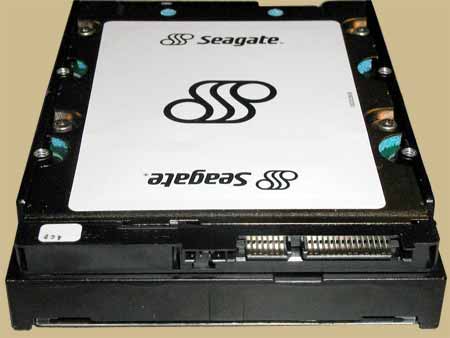

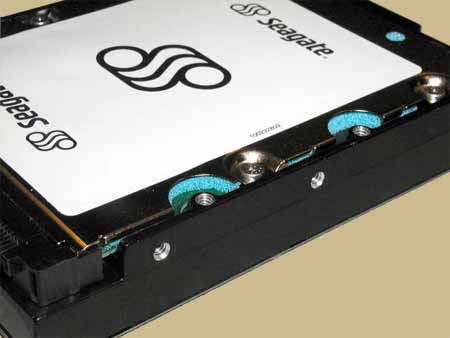

Компания Seagate начала интегрировать в жесткие диски новую фирменную технологию SeaShield, которая защищает жесткие диски (плату электроники) от повреждений статическим электричеством в процессе установки и работы.

Установка и настройка

Установка любого Serial ATA диска очень простое дело. Необходимо подсоединить два кабеля, как и для обычных ATA дисков: для питания и для данных. Однако, кабель данных Serial ATA гораздо проще подсоединяется, чем 80-контактный шлейф, использовавшийся при параллельном ATA подключении. SATA кабель не требует почти никакого нажима при подключении к разъему на диске. Кроме того, он не допускает ошибочной инсталляции, так что никак по-другому вы его не сможете подсоединить при всем желании.

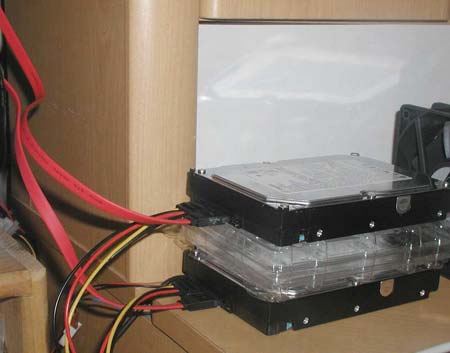

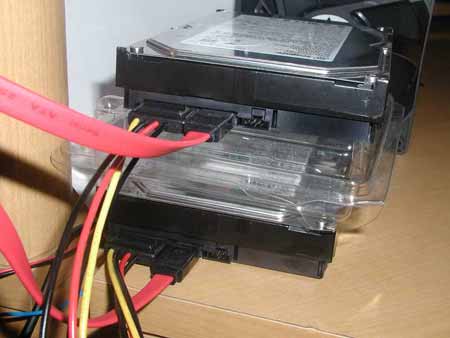

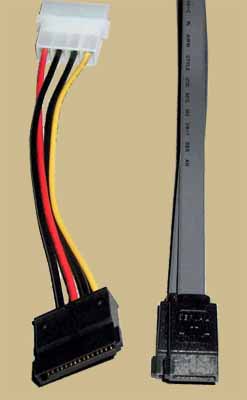

Многие уже видели, что из себя представляет кабель Serial ATA для данных. Кабель для данных - тонкий серый или красный кабель (см. изаобржение). Как и любой жесткий диск, SATA жесткий диск нуждается в питании. Кабель питания SATA - это четырехжильный с цветной маркировкой переходник (как изображено ниже), но он НЕ ВКЛЮЧАЕТСЯ ни в один комплект поставки материнских плат, имеющих интегрированный контроллер Serial ATA.

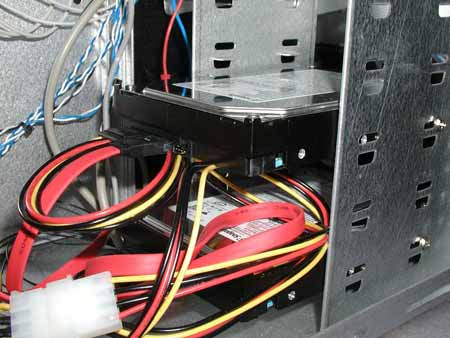

Итак, мы подключили и запустили наши жесткие диски. Теперь настало время посмотреть поближе на контроллеры Serial ATA, которые использовались при тестировании. Оба контроллера Serial ATA, интегрированный на материнской плате OEM и отдельный PCI, могли использовать конфигурацию SATA RAID.

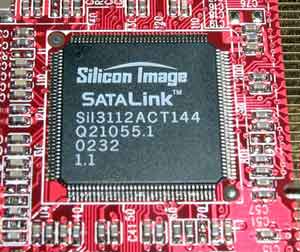

Хотелось бы отметить интересный факт: чип Promise SATA контроллера размещается в 100-контактном TQFP корпусе, а чип контроллера Silicon Image SATALink размещается в 144-контактном TQFP корпусе. Таким образом, имеется 44 дополнительных контакта на плате контроллера Silicon Image. Возможно, что эти 44 контакта означают повышенную производительность и возможности. По всей видимости чип Silicon Image - это ее же собственная разработка ASIC, а вот на чипе Promise располагается логотип Marvell Technologies, которая является относительно молодой компанией, начавшей серьзную работу лишь в 2000 году. По всей видимости, молодая компания сделала несколько правильных шагов, в частности, с технологиями Gigabit Ethernet, а теперь и с контроллерами Serial ATA. Нам не удалось найти подробной инорфмации по этому чипу на сайте Marvell.

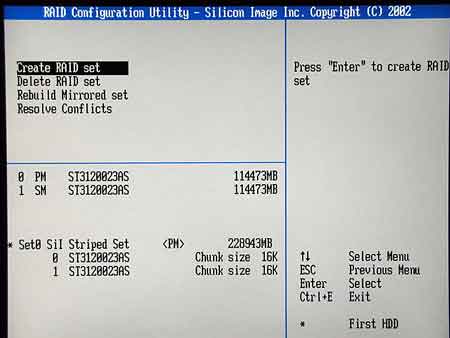

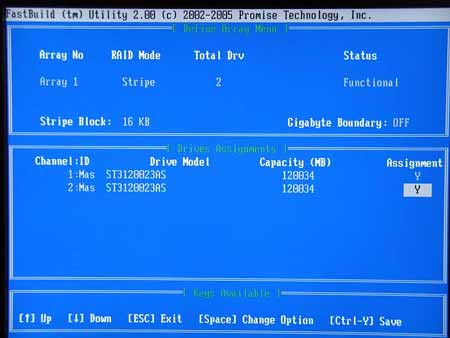

BIOS контроллера Promise PDC20376 имеет гораздо более дружественный интерфейс в отличие от Silicon Image. КАк бы там ни было, но оба BIOS'а имеют все необходимые пункты для полной настройки контроллера при работе как с одним винчестером, так и с RAID массивом. Мы решили выбрать режим работы RAID 0 для оптимальной производительности в противовес меньшему по объему, но большему по надежности RAID 1. После конфигурирования массива настройки BIOS были сохранены, и была произведена перезагрузка. В итоге получился один большей 240 Гбайт SATA диск, состоящий из двух Seagate Barracuda V Serial ATA, которые давали теоретические удвоенную производительность. Мы также протестировали эти жесткие диски в одиночном режиме, сравнивая из со стандартными системами на ATA100.

Конфигруация тестовой системы

• Материнские платы: MSI GNB Max (Promise PDC20376)
  Asus P4G8X (Silicon Image Sil3112A)
• Процессор: Pentium 4 2.8ГГц
• Память: 512 Мб Kingston HyperX DDR RAM PC3500 (2-2-2-5-2)
• Жесткие диски: 2 x Seagate Barracuda V Serial ATA 8Мб кэш
  1 x IBM ATA100 7200 RPM 60 Гбайт
  1 x Western Digital ATA100 Special Edition 7200 RPM 120 Гбайт
• Видеокарта: ATi Radeon 9700 Pro
• CD-RW привод: Plextor 40x CDRW
• Операционная система: Windows XP Porfessional
• DirectX: 9.0
• Драйверы видео: ATi Catalyst 3.0
• Прочие драйверы: Intel Chipset
  Intel Application Accelerator (для тестирования ATA100)
  драйверы контроллера Promise Serial ATA ver. 1.00.00.11
  драйверы контроллера Silicon Image Serial ATA ver. 1.082

В нашей серии тестов мы использовали идентичные периферийные комплектующие, работающие на двух разных материнских платах: Asus P4G8X с контроллером от Silicon Image и MSI GNB Max с контроллером от Promise Technologies. Обе материнские платы работали с процессором на частоте 2,8 ГГц и идентичными таймингами памяти, которую составляли две планки Kingston HyperX DDR DRAM.

Затем мы инсталлировали Windows XP с соответствующими драйверами SATA на чистый форматированный винчестер 60 Гбайт ATA100. В случае с тестированием SATA мы подсоединяли два HDD Seagate Barracuda к портам Serial ATA поочередно в режимах SATA150 и RAID 0. В дальнейшем процессе тестирования ATA100, мы просто подсоединили второй диск, т.е. Western digital Special Edition объемом 120 Гбайт на второй канал IDE Intel ICH4.

Все тестовые накопители имели файловую систему NTFS с разделом, равным полной емкости накопителя, форматировались и, таким образом, были абсолютно чистыми. Тестовое ПО запускалось с главного загрузочного диска и тестировало чистый SATA или ATA100 диск/массив.

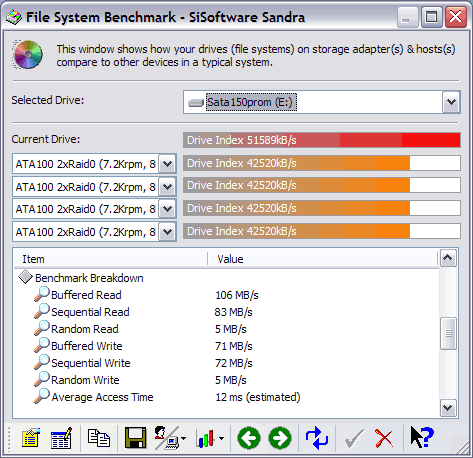

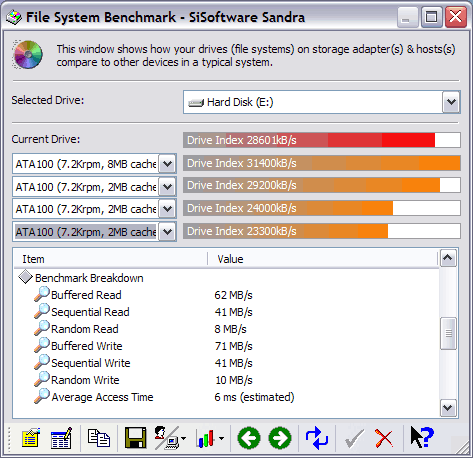

Реузльтаты тестирования: SiSoft Sandra

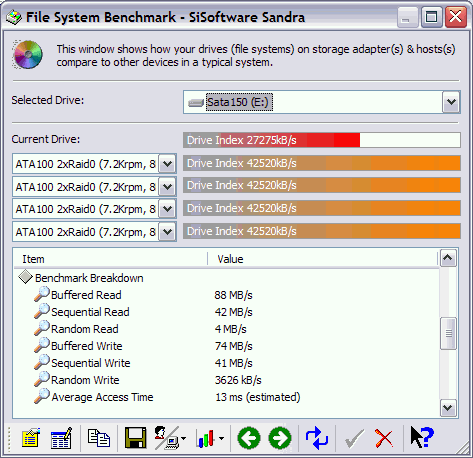

Promise Serial ATA 150

Silicon Image Serial ATA 150

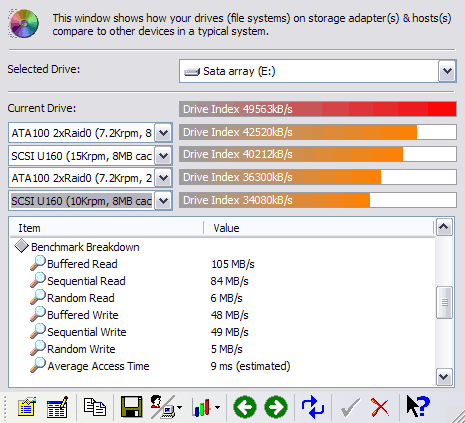

Promise Serial ATA RAID 0

Silicon Image Serial ATA RAID 0

Прежде всего заметьте, что производительность Promise SATA 150 с одним жестким диском Barracuda V была на одном уровне с референсными результатми для жесткого диска ATA100 7200 RPM 2Мб кэша. Несмотря на то, что новый Serial ATA Barracuda V имеет 8 Мб кэша, преимущества такого большого объема все же не были реализованы. Возможно Windows XP не имеет встроенной поддержки стандарта SATA 150, а именно пропускной способности 150 Мбайт/сек (она не была полностью использована), но это лишь предположение. С другой сторны, результаты тестов в режиме RAID 0 оказались одними из лучших, когда-либо виденных нами при тестировании ATA дисков в режиме RAID 0. Оба контроллера, Silicon Image и Promise с новыми дисками Seagate Barracuda, превзошли на порядок массивы RAID 0 ATA100 7200 RPM с 8 Мбайт кэш. Что касается теста с одним диском, то Promise имел преимущество над Silicon Image.

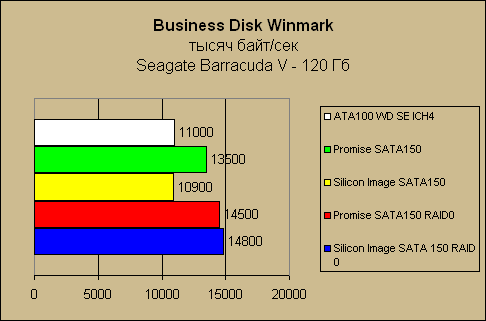

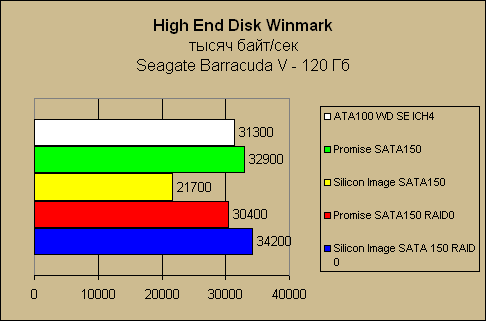

Реузльтаты тестирования: ZD Winbench Disk Winmark

Следующим пакетом тестирования стал ZA Winbench Disk Winmark. Хотя этот бенчмарк относительно стар, но его использование до сих пор актуально, так как он отражает производительность в условиях реальной работы стандартных приложений. Мы использовали версию 2.0

Мы опять наблюдаем интересные явления: снова HDD Barracuda V SATA не смог соревноваться с диском WD ATA100, когда работал в паре с контроллером Silicon Image. Только в двухдисковой конфигурации RAID 0 он показывал себя должным образом. Однако, накопитель Barracuda V, подключенный к контроллеру Promise SATA показал себя довольно неплохо в одиночном режиме работы. Что касается работы в режиме RAID 0, то тут связка Silicon Image + Seagate Barracuda оказалась быстрее.

Таким образом, каждый контроллер оказался хорош для разных конфигураций - Promise для однодисковых, а Silicon Image для RAID 0. Скорей всего, программистам Promise необходимо поработать над драйверами. Обеим фирмам следует задуматься над производительностью своих решений в режиме работы с одним диском.

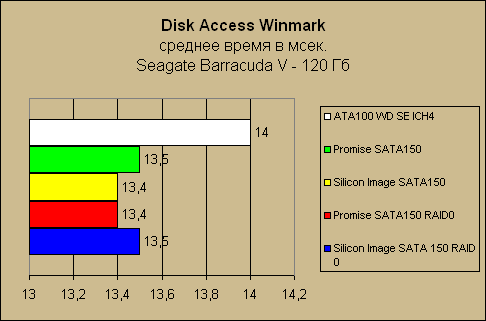

Налицо тот факт, что Barracuda V SATA имеет улучшенно средняя время доступа по-сравнению с Western Digital ATA100. Однако, разница видна только в тестах, а конечному пользователю она не будет видна.

Более детальная информация по результатам теста в пакете Winbench приведена в таблице ниже. Голубым цветом обозначается максимальная скорость, а красным самая медленная. Черный цвет означает среднюю производительность. Вышепривиденные диаграммы - это обобщенные результаты детальных тестов из таблицы, которые могут быть многим интересны.

Немного об уровне шума

Seagate выпустил очередной самый тихий накопитель на рынок. В накопителе используется технология мотора "SodtSonic". Шум при работе шпинделя минимален, но если в тишине прислушаться, то можно услышать звук работы во время раскручивания шпинделя.

Итог

Первый опыт общения с Serial ATA оказался довольно приятным. Порадовал дизайн продукта: более тонкие и узкие кабели, повышенная пропускная способность, возможность горячей замены и предполагаемый рост пропускной способности Serial ATA следующих поколений. Контроллеры для Serial ATA от Silicon Image и Promise - это солидные решения от изветсных производителей, однако и им есть еще над чем поработать. Мы надеемся, что будущие версии драйверов и чипсетов позволят повысить производительность до нового уровня.

В тестах новая "барракуда" показала себя довольно неплохо в режиме RAID 0, оставив конкурентов ATA100 позади, однако работа в однодисковом режиме требует совершенствования. Думается, что совершенствоваться должны драйверы, операционные системы, а также и сама технология.
