MSI G965MDH и G965M

Сегодня мы протестируем две платы на чипсете G965 производства компании MSI. Платы такого рода становятся все более популярными. Падение стоимости плат и чипсетов (платы на P/G965 уже не воспринимаются как новинка), плюс падение стоимости процессоров архитектуры Core 2 Duo (а также выход дешевой серии E4xxx и E2xxx) приведет к тому, что в ближайшее время процессоры Conroe будут активно использоваться и в бюджетных системах. Также отметим, что инженеры MSI провели серьезную работу по снижению стоимости плат G965MDH и G965M: обе выполнены в форм-факторе microATX, имеют базовые возможности расширения и унифицированный дизайн PCB. Результат - плата MSI G965M доступна в московской рознице по цене около $100!

MSI G965M
Чипсет Intel G965
Процессор LGA775 Pentium 4 FSB 1066/800/533 МГц
Celeron Prescott FSB 533 МГц
Dual-Core Pentium4
Core 2 Duo
HyperThreading
Память DDR2 533/667/800/1066
HDD 1x UltraDMA/100
4x SerialATA II (RAID)
Дополнительно 1 IEEE-1394a
Звук Intel HDA
8 USB 2.0
Gigabit Ethernet
Цена: $100 (Price.ru)
MSI G965MDH
Чипсет Intel G965
Процессор LGA775 Pentium 4 FSB 1066/800/533 МГц
Celeron Prescott FSB 533 МГц
Dual-Core Pentium4
Core 2 Duo
HyperThreading
Память DDR2 533/667/800/1066
HDD 1x UltraDMA/100
6x SerialATA(RAID)
Дополнительно 2 IEEE-1394a
Звук Intel HDA
10 USB 2.0
Gigabit Ethernet
Цена: n.a.

Спецификации


платы MSI G965MDH и G965M
MSI G965MDH и G965M

MSI G965M MSI G965MDH
Процессор - Intel Pentium 4 (Prescott (2M) / Gallatin / CedarMill ) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Поддержка Intel Core 2 Duo;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией Hyper-Threading;
Чипсет - Северный мост Intel® 82G965 Memory Controller Hub (GMCH);
- Южный мост Intel® 82801HB Enhanced I/O Controller Hub (ICH8);
- Связь между мостами: DMI;
- Северный мост Intel® 82G965 Memory Controller Hub (GMCH);
- Южный мост Intel® 82801DH Enhanced I/O Controller Hub (ICH8DH);
- Связь между мостами: DMI;
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 8Гб;
- Поддерживается память типа DDR2 533/667/800/1066;
- Возможен двухканальный доступ к памяти;
Графика - Встроенное видеоядро Intel GMA X3000;
- Один слот PCI Express x16;
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных);
- Один порт IEEE1394 (Firewire; встроенный);
- Встроенный звук High Definition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet;
- Два 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных);
- Два порта IEEE1394 (Firewire; один встроенный + один доп.);
- Встроенный звук High Definition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet;
Возможности для разгона -
Дисковая подсистема - 1 канал UltraDMA100/66/33 Bus Master IDE (JMB20335; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (4 канала - ICH8);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
- 1 канал UltraDMA100/66/33 Bus Master IDE (JMB20335; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (6 каналов - ICH8DH);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 4Мбит Flash ROM;
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Разное - Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM) ;
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB ;
- Основной 24-х контактный разъем питания ATX ;
- Дополнительный 4-х контактный разъем питания;
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов;
- Технология Smart Fan;
Размер - ATX форм-фактор, 245мм x 245мм (9,63" x 9,63")

Платы

На первый взгляд, платы выглядят совершенно одинаково из-за того, что дизайн PCB максимально унифицирован. Факт использования разных южных мостов (у модели MDA это ICH8DH, у M - ICH8) не является главным отличием плат между собой. Основные различия заключаются в возможностях расширения.


MSI G965MDH и G965M

Oбе платы имеют встроенное графическое ядро Intel GMA X3000 и при этом допускают использование внешней видеокарты, которая устанавливается в слот PCI Express x16.



Конфигурация остальных слотов одинакова для обeих плат: на каждой установлено по два слота PCI и по одному слоту PCI Express x16.

Для охлаждения чипсета, на обeих платах используются только алюминиевые радиаторы без вентиляторов.

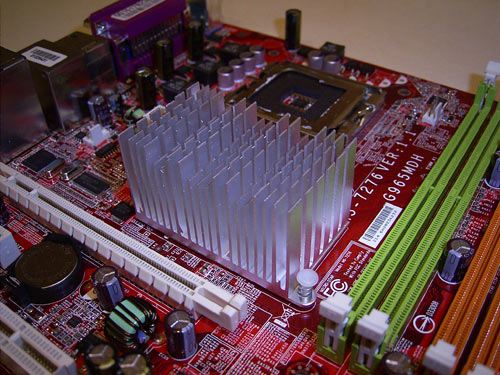

Радиатор северного моста сделан подчеркнуто массивным, поскольку на нем лежит ответственность и за охлаждение встроенного видеоядра.

Также платы имеют по четыре 240 контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 8 Гб (DDR2-533/667) и 4 Гб (DDR2-800).



На плате G965M установлен южный мост ICH8 с радиатором. В результате она поддерживает четыре порта SerialATA II. А модель G965MDH имеет ICH8DH, что обеспечивает поддержку шести портов SerialATA II.



Кроме того, на платах установлен дополнительный ParallelATA контроллер JMB20335.



К каждой из плат можно подключить по два соответствующих жестких диска или DVD-привода.

Далее, из-за использования различных южных мостов, платы поддерживают разное количество портов USB2.0. В частности, G965M поддерживает восемь, а G965MDH - десять портов. Обе платы имеют на задней панели по четыре порта, а остальные подключаются при помощи планок.

Кроме этого, на обеих платах установлен контроллер Firewire - чип VT6308P производства VIA. Этот чип поддерживает два порта Firewire. Однако на плате G965M реализован только один порт (на задней панели), а на G965MDH - присутствуют оба (один на задней панели, другой дополнительный).



На обeих платах установлен звуковой кодек ALC883.



На обеих платах установлен высокоскоростной сетевой контроллер (Gigabit Ethernet). Однако используемые чипы - разные: на G965M это Realtek RTL8110SC, а на G965MDH - Intel 82566 DM/DC:



Это сделано, опять же, для унификации. На более дешевой G965M возможна установка 100 Мбитного сетевого контроллера Realtek 8100C.

Задняя панель плат имеет следующую конфигурацию:



Поговорим о настройках BIOS.

BIOS

BIOS плат MSI G965M и G965MDH основан на версии AMI BIOS и максимально унифицирован.



Единственное отличие, которое мы обнаружили, заключается в возможности выбора частоты памяти на плате G965M:



Но, на мой взгляд, такая функция вскоре появится и на плате G965MDH. Впрочем, на текущий момент, данный параметр не принесет особой пользы. Ни с одним комплектом памяти в нашем тестлабе (1Гб и 2Гб Corsair, 1Гб GSkill) данная плата не стартовала на частоте (памяти) 1066 МГц. А именно высокая пропускная способность памяти может компенсировать падение производительности при использовании встроенного графического ядра, которое не имеет своей отдельной памяти и использует системную.

Теперь посмотрим на раздел системного мониторинга.



Обе платы отображают текущие значения температуры процессора и системы, скорости вращения двух вентиляторов (из трех установленных), а также уровни напряжений. Кроме того, платы поддерживают функцию Smart Fan, которая позволяет динамически регулировать скорость вращения процессорного кулера, в зависимости от температуры CPU.

Кроме этого, обе платы позволяют выбирать количество памяти, отводимое на нужды встроенного графического ядра:



Разгон и стабильность

На обеих платах полностью отсутствуют функции разгона. Стабильность работы плат находится на высоком уровне. Единственное отличие между платами заключается в схеме модуля питания. Так, на плате G965MDH использована четырехфазная схема, в которой установлены четыре конденсатора емкостью 1000 мкФ и 6 по 560мкФ . А модуль питания платы G965M имеет трехфазную схему, с такой же конфигурацией конденсаторов.



Производительность

При определении стартовой частоты FSB оказалось, что обе платы немного ее завышают.



В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Intel Core 2 Duo E6700 LGA775 (2,66 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Встроенное графическое ядро Intel GMA X3000
NVIDIA GeForce FX 5750; PCI Express x16
Версия драйвера: 91.31
Звуковая карта -
HDD IBM DTLA 307030 30Gb
Память 2x512 Мб Corsair DDR2 TWIN2X1024-8000UL1
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.





Тесты игровых программ.



Еще один тест - WinRar (кб/с.; больше - лучше)



Прежде всего, отметим, что производительность обеих плат MSI с внешней видеокартой находится на уровне плат на чипсете P965. Во-вторых, разница в производительности в 3D-приложениях между моделями G965MDH и G965M практически отсутствует. Поэтому для построения графиков мы использовали более интересные данные. В частности, мы протестировали плату G965M с 2-х гигабайтным комплектом памяти DDR2-800. В данном случае мы видим, что установка на бюджетную систему дорогой памяти большого объема нецелесообразна. Конечно, можно получить более высокий прирост производительности, установив более агрессивные тайминги и более высокую частоту. Но для этого нужна материнская плата с мощными настройками BIOS. И еще мы сравнили производительность встроенного графического ядра с видеокартой на чипе NVIDIA GeForce FX 5750, чтобы определить разницу между современной интегрированной графикой, и одной из самых первых (и слабых) PCI Express видеокарт (которые стоят на барахолке долларов 10-20).

Выводы

Перед нами две, практически одинаковые платы. Выбор между ними затрудняет неопределенность с розничной ценой на модель G965MDH. Но ориентировочно, ее цена должна быть в диапазоне от $110 до $125, поскольку со $125 начинаются цены на полноразмерные платы на чипсете G965 с полным набором возможностей расширения, разгона и retail-упаковкой. В результате модели MSI G965MDH и G965M предназначены для бюджетных систем и нетребовательных пользователей. При этом владелец платы G965MDH получает еще два канала SerialATA II (с поддержкой RAID), два порта USB2.0 и один порт Firewire.



Заключение

MSI G965M
MSI G965MDH
Плюсы:
  • Высокая стабильность и хороший уровень производительности;
  • Графическое ядро Intel GMA X3000 и один слот PCI Express x16;
  • Поддержка SerialATA II (4 канала; ICH8);
  • Поддержка одного канала P-ATA (JMB20335);
  • Встроенный 8-ми канальный звук и сетевой контроллер Gigabit Ethernet;
  • Поддержка интерфейса USB2.0 (восемь портов) и IEEE-1394 (Firewire; один порт);
  • Разумная цена.
Минусы:
  • Не обнаружено.
Особенности платы:
  • Отсутствуют функции разгона.
Плюсы:
  • Высокая стабильность и хороший уровень производительности;
  • Графическое ядро Intel GMA X3000 и один слот PCI Express x16;
  • Поддержка SerialATA II (шесть каналов; ICH8DH);
  • Поддержка одного канала P-ATA (JMB20335);
  • Встроенный 8-ми канальный звук и сетевой контроллер Gigabit Ethernet;
  • Поддержка интерфейса USB2.0 (10 портов) и IEEE-1394 (Firewire; два порта).
Минусы:
  • Не обнаружено.
Особенности платы:
  • Отсутствуют функции разгона;
  • Розничная цена неизвестна.

Автор: Александр Митрофанов
Источник: www.3dnews.ru
