PF4 Extreme: моддинг может быть экономным

Материнские платы на чипсете 915P все еще достаточно дороги, а значит, производители продолжают свои эксперименты по поиску оптимальной "навороченности" за соответствующую цену. В этот раз решила отличиться широко известная компания ECS, выпустив изделие, рассчитанное на экономных любителей моддинга. Посмотрим, что из себя представляет PF4 Extreme.

Совсем недавно в нашем еженедельнике прошел тест материнских плат на чипсетах i915/925, выявивший тенденцию выпуска производителями первого эшелона максимально оснащенных имиджевых изделий ("Компьютерное Обозрение", # 34, 2004). Как мы и предполагали, прошло совсем немного времени, и компании, стоящие на ступеньку ниже, тоже собрались подтянуть свои решения. В их числе и ECS, которая выпустила весьма солидный по качеству и оснащению продукт с очень "опасной" ценой для большинства конкурентов.

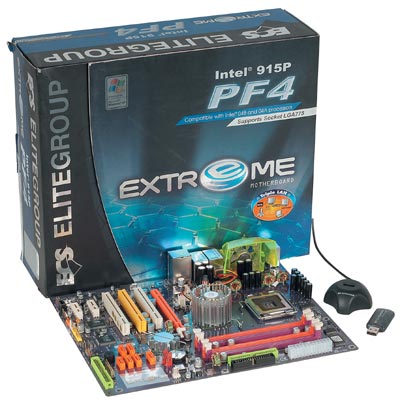

ECS PF4 Extreme
Чипсет  Intel i915P
Процессорный разъем  Socket LGA775
Ревизия  1.0
Южный мост  ICH6R
Охлаждение северного/южного  моста  Кулер/радиатор
Охлаждение VRM  Вентилятор
Разъемы на плате  PCI (3), PCI-E x1 (2), DDR2 (4), IDE (2), SATA (6), FAN (3)
Разъемы на задней панели  USB (4), LAN (2), COM (1), Audio (6), FireWire, S/PDIF Out, RCA in/out
Разъемы на внешних планках  USB (3), FireWire
Дополнительные микросхемы
Aудиокодек  C-Media I9880
Ethernet  Marvell 8001, RTL8100C
SATA  SiS 180
PATA
IEEE 1394 (FireWire)  VIA VT6307
BIOS Setup
Изменение частоты  FSB
Регулировка напряжений  CPU/DIMM
Напряжение памяти (max)  2,2 В
Доступно таймингов
Дополнительные настройки производительности  --
Дополнительные оптимизации  --
Потребительские характеристики
Стоимость  $148
Cрок гарантии  24 мес
Предоставлен  "Технопарк"
+     Отличное сбалансированное оснащение; "народная" цена
-     Недоработанный BIOS Setup; слабые разгонные возможности
!     Потенциально востребованный продукт, если подтянуть техническую часть

PCB традиционно фиолетового цвета просто пестрит различными надписями: Server PCB -- означает 6-слойный дизайн; PCI 2.3 -- соответствие слотов PCI спецификациям 2.3; PCI Extreme -- наличие одного PCI-слота с повышенной защищенностью от помех; Top Hat Flash -- допол-нительная микросхема BIOS, с которой можно запустить систему в случае отказа основной; Trinity RAID -- дополнительные два порта SATA с возможностью создания RAID-массивов; FSB 1GHz+ -- поддержка частоты процессорной шины свыше 1 GHz; Anti-Burn LED -- индикатор, свидетельствующий о "перегрузке" системы по каким-либо параметрам; Dual LAN GigaLAN -- наличие двух контроллеров LAN, один из которых -- Gigabit Ethernet, и т. д.

Одним словом, оснащение и укомплектованность PCB на высоте, хотя налицо попытка производителя традиционно максимально сэкономить. Так, FireWire взят от VIA; чтобы не ставить два контроллера RAID для PATA и SATA, использована микросхема SiS 180, имеющая оба интерфейса. Звуковой кодек хотя и относится к поколению High Definition Audio, все же реализован на самой простой микросхеме от C-Media. В нижнем правом углу большинства материнских плат ECS, как правило, компоненты не размещаются, и это даже стало своеобразной визитной карточ-кой данной торговой марки. Не была исключением и PF4 Extreme -- для подкрепления имиджа модели туда вмонтировали внушительную алюминиевую пластину с выгравированной надписью ECS Elitegroup Extreme. В целом внешний вид платы оставляет вполне приятное впечатление.

К дополнительной комплектации никаких претензий предъявить нельзя, она полностью соответствует имиджевому продукту. Набор круглых шлейфов для IDE и FDD, два SATA-кабеля с переходниками питания, вставка для отсека 3,5" с портами USB и FireWire. Но если системные платы с такими опциями -- в общем-то, не редкость, то наличие в комплекте PF4 Extreme удлинителя-крэдла для USB, WLAN USB-адаптера (802.11b) и даже кросс-кабеля Ethernet уже можно отнести к экзотике.

Задняя панель PF4 Extreme
BIOS Setup не изобилует тонкими настройками, однако его возможностей наверняка будет достаточно большинству пользователей. Но и здесь не обошлось без курьезов: в подменю, отвечающем за изменение напряжений, присутствует пункт AGP Voltage (напомним, чипсеты серии Intel 9хх вообще не имеют AGP-слота), а установку вольтажа на модулях памяти (к слову, в достаточно широком диапазоне до 2,2 В) почему-то перенесли в меню Advanced Chipset Features. Там же обнаружилось, что из стандартного набора четырех таймингов куда-то исчез RAS# Active. Зато частоту FSB можно поднимать до 510 MHz (результирующая -- 2040 MHz). Безусловно, подобные "нюансы" в реализации BIOS Setup следует считать незначительными, но раз речь идет о высокооснащенной плате на передовом чипсете, то вышеуказанные проблемы придется решать в спешном порядке, чтобы не потерять доверие пользователя.

Компании вроде ECS строят свой бизнес не на высоких доходах от продаж элитных изделий, а скорее, наоборот -- ориентируясь на большой объем сбыта недорогих моделей и быстрый оборот денежных средств. Но нежелание отставать от именитых брендов подтолкнуло Elitegroup около двух лет назад к созданию отдельной категории продуктов, разительно отличающихся от общей массы выпускаемых под той же торговой маркой изделий. Детально познакомившись с новинкой ECS для производительной платформы Intel, можно сказать, что движется компания в правильном направлении. Уже найдена та золотая середина, которая позволяет назвать продукт высокооснащенным, но в то же время удерживать его в ценовой категории, допустимой для данного бренда. Осталось решить вопросы с быстродействием, и, может быть, тогда многие пользователи внимательнее присмотрятся к материнским платам Elitegroup более высокого класса. К слову, спрос на модели нижнего уровня и сейчас весьма неплох.

Автор: Денис Хлебосолов
Источник: www.itc.ua
