JAMES: умный дом доступный для каждого

Кто из нас не зачитывался в детстве фантастическими рассказами, где герои жили в домах, которые были почти одушевлены и выполняли все приказания хозяев, пусть даже последние находились на другом конце галактики. Не так давно прообразы таких систем, которые в последнее время стало модно называть "умный дом", стали появляться и в реальности в распоряжении обеспеченных людей - сначала в США, Японии, а затем и в Европе, России. Функциональность таких "домов" пока далека от идеала фантастических романов, однако даже на этом этапе подобные системы смогли взять на себя немалую часть ежедневных мелких забот хозяев - автоматическое регулирование температуры и влажности, включение и выключение приборов в заданное время и т.п.

До последнего времени системы класса "умный дом" оставались чем-то совершенно недоступным для простых смертных. Само начало разговора с организациями, специализирующимися на их установке, уже выливалось в кругленькие суммы, а смета самого простого "умного дома", в среднем варьировалась от 20 до 50 тысяч "зеленых". И это, только работы по обеспечению технической стороны вопроса. Строительно-монтажные работы, как правило, задвигали общую стоимость проекта далеко за сто тысяч долларов.


умный дом

Ситуация стала меняться после появления на рынке готовых универсальных домашних комплексов, вроде систем JAMES от немецкой компании ComCurrent, поставляемых в Россию петербургской фирмой ТТСистема. Система JAMES интересна тем, что позволяет каждому превратить свой дом в "умный", во-первых, при относительно невеликих затратах (рекомендованная розничная цена системы на русскоязычном сайте JAMES - 490 долларов), во-вторых, для её установки не нужно привлекать специалиста, всё можно сделать самостоятельно. По всей видимости, система JAMES является первым подобным устройством на российском рынке.

Какие плюсы даёт использование JAMES? В первую очередь, установка такой системы позволит наблюдать за своим домом или офисом через интернет из любой точки планеты. И не просто наблюдать, но также управлять любыми подключенными к системе электроприборами, при этом для управления можно использовать как интернет-интерфейс, так и команды с мобильного телефона. Кроме того, JAMES выполняет функции автоматизации и охраны дома, допуская программирование определенного порядка действий и возможные сценарии реакции на какие-либо события.

Самый простой пример - сработал датчик движения, входящий в комплект JAMES, и система отзванивает в милицию, воспроизводя заранее записанное "тревожное" сообщение. Одновременно с этим будет включен свет во всей квартире. Система сфотографирует "нарушителя спокойствия", при этом, фотографии можно немедленно увидеть через интернет.

Ещё один пример: желая удивить свою девушку, можно, по пути домой, включить дистанционным телефонным звонком с мобильника кофейную машину на кухне; возвращаясь из поездки и желая сразу окунуться в приятный микроклимат квартиры, можно активировать домашний кондиционер из попутного интернет-кафе. В чем главный плюс системы - варианты применения и практических решений с участием системы фактически бесконечны и ограничены только фантазией пользователя.

Если перейти на сухой технический язык, комплект JAMES представляет собой управляемую посредством интернета или телефона систему удаленного наблюдения, оповещения и контроля электроприборов, включающую в себя камеры, сирены, датчики движения, освещенности, дыма, огня, газа, воды. С другой стороны, эту систему также можно представить как мощную домашнюю компьютерную периферию с высокой функциональностью, что фактически является одним из определений "умных домов" нового поколения.


JAMES

Система JAMES представляет собой своеобразный интеллектуальный центр с возможностью дистанционного управления электроприборами, ведения видеонаблюдения, регистрации различных характеристик, исполнения секретарских и других функций. Доступ системы в интернет осуществляется любым видом соединения - аналоговым модемом, ISDN, DSL через сервер провайдера или с помощью прямого Dial-up соединения. Хозяин может "зайти" на James-компьютер через интернет из любой точки планеты и проконтролировать, как происходящее, так и прошедшее, однако компьютер не должен постоянно находиться в интернете и самостоятельно оборвет соединение через 20 минут после окончания связи.

Система JAMES, имея 2 собственных USB разъема, после подключения к компьютеру "рассматривает" USB разъемы компьютера как свои собственные и полностью перенимает другие коммуникационные возможности. Таким образом, функциональность JAMES находится в прямой зависимости от возможности компьютера.

Минимальные системные требования:

  • ОС: Windows 98/98SE/ME/2000/XP;
  • PC: Pentium 300 МГц / 128 Мб ОЗУ / 200 Мб свободной памяти на жестком диске;
  • ПО: Internet Explorer 4.х и выше;
  • Модем DSL / ISDN / 56K или GSM с поддержкой передачи голосовых сообщений, частотного набора номера (DTMF) и передaчи SMS.

Комплектация

Система JAMES представляет собой комплект с модульной конструкцией, который дает возможность подключить различные компоненты - датчики, камеры, исполнительные устройства. Такой подход к проектированию изделия позволяет приспособить JAMES для решения очень широкого круга задач. Мы рассмотрим базовый (стартовый) комплект, которого вполне достаточно не только для ознакомления пользователя с основными возможностями системы, но и для решения большого количества задач.


Комплектация

Итак, в большой коробке с системой лежат… ещё три коробки поменьше. А вот в них уже и располагаются все компоненты.


Комплектация

Первая, самая большая коробка, вмещает в себя основной функциональный блок, к которому подсоединяются все датчики.


Комплектация

Комплектация

Сетевой кабель и адаптер для подключения питания, USB-кабель для подключения к компьютеру, инструкцию по установке на английском языке, подробнейшую книжку-инструкцию по эксплуатации всей системы а также диск с драйверами и ПО.


Комплектация

Во второй коробке лежит мультидатчик, измеряющий такие параметры, как температура, освещённость и датчик движения.


Комплектация

Комплектация

Комплектация

Комплектация

В комплекте с ним поставляется длинный моток интерфейсного кабеля RJ12 для подключения к функциональному блоку, комплект крепежа на стену. Естественно, имеется расширенное описание системы и на русском, почти 100 страниц подробной информации c примерами и иллюстрациями.


Комплектация

Третья коробка содержит камеру с дополнительным USB кабелем-удлинителем и инструкцию по установке на английском языке.


Комплектация

Комплектация

Комплектация

Комплектация

Комплектация

Единственным устройством, изначально не входящим в базовый комплект, но описываемом в инструкции по эксплуатации к JAMES, является блок управляемых розеток - так называемая "умная розетка". В нашем случае, в комплекте данное устройство также присутствовало, но в отдельной коробке.


Комплектация

Подключение

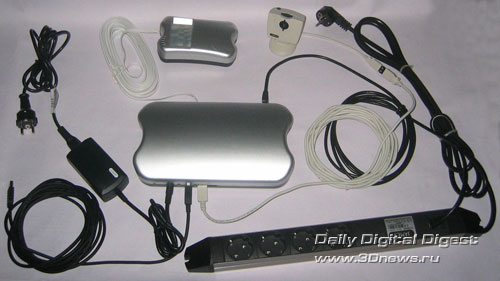

Установка и подключение системы предельно просты. Благодаря длинным коммуникационным кабелям все блоки по отношению к главному функциональному модулю можно располагать на больших расстояниях. Кроме того, длина кабеля для подключения функционального блока к компьютеру также велика, что даёт возможность расположить его даже в соседней с компьютером комнате.


Подключение

Само по себе подключение элементов не вызывает никаких трудностей - в инструкции подробно разъяснено, что и какими кабелями необходимо соединить. Удобство размещения компонентов системы зависит от конкретных условий эксплуатации. Впрочем, систему можно сделать и мобильной, расположив ее на листе размером 50х50 см или даже закрепив на стенке компьютера. Мультидатчик стоит располагать в той зоне, где вы хотите следить за движением, а камеру необходимо устанавливать где-нибудь в верхней части того помещения, где нужен зрительный контроль. Мультидатчик подключается к функциональному блоку через интерфейс RJ12,


Подключение

"умная розетка" через RJ45, а камера через USB. На корпусе функционального блока остаётся ещё немало интерфейсов для подключения дополнительных цифровых и аналоговых датчиков. Все они расположены с двух торцов. На одном расположен уже рассмотренный нами порт RJ45 для подключения блока розеток, два порта RJ11 для подключения сирен, три порта RJ11 для подключения различных цифровых датчиков, рассмотренный нами выше порт RJ12 для подключения мультидатчика, а также пара портов RJ11 для подключения аналоговых датчиков.


Подключение

Противоположный борт несёт на себе два порта USB, к которым можно подключать устройства (в том числе и камеру из комплекта) не только напрямую, но и через Hub-разветвитель.


Подключение

Кроме того, здесь же расположен порт USB для подключения JAMES к компьютеру, а также гнездо для подключения функционального блока к питанию. Кроме того, на этом борту расположены три индикатора зелёного цвета - сообщающие пользователю о работе сенсоров, USB устройств, и конечно же, о подключённом питании.


Подключение

К функциональному блоку JAMES пользователь может подключить четыре типа устройств: аналоговые датчики, показывающие измеряемые величины; цифровые датчики (пассивные - при срабатывании чувствительного элемента замыкается нормально разомкнутая цепь и на входе функционального блока, что является сигналом тревоги для системы); мультисенсор (три в одном - датчик температуры, освещённости и перемещения); исполнительные устройства - сирены, розетки питания электроприборов и т.п.

Работа с ПО

JAMES - это, прежде всего, программный комплекс, который связывает воедино все датчики, снимает с них информацию, принимает от пользователя указания и отдаёт приказы всем устройствам. Именно от качества ПО зависит удобство общения пользователя с системой.

Прежде чем переходить к настройкам программы, хотелось бы обратить внимание вот на что: интерфейс ПО английский, но разработчики обещают в ближайшем будущем языковой барьер преодолеть. Уже сегодня ПО комплектуется русскоязычной подсказкой Help и бумажным русскоязычным дополнением, поэтому любой пользователь без труда сможет разобраться в настройках и хитростях управления системой.


Работа с ПО

Кроме того, разработчики обещают непрерывное обновление ПО с возможностью получения новых версий, где будут исправно появляться всевозможные дополнения.

ПО состоит из двух частей. Вы инсталлируете программное обеспечение, после чего в компьютере устанавливается Apache-сервер и James-Server, которые постоянно находятся в памяти ПК.


Работа с ПО

Работа с ПО

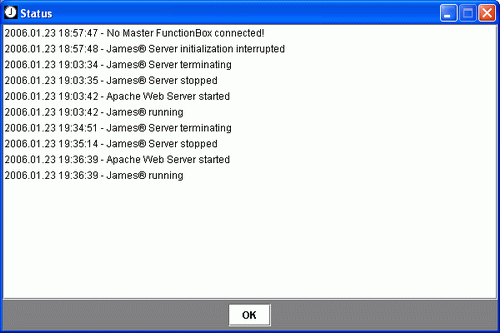

Нажав на иконку правой клавишей мыши, и выбрав в меню Status, можно посмотреть журнал состояний сервера, а нажав на Stop, при желании, остановить работу сервера.


Работа с ПО

Вторая часть, JAMES Viewer, работает через имеющийся в системе интернет-браузер. С помощью этой части программы и происходит прямое общение пользователя и JAMES.

После инсталляции пользователю необходимо пройти процедуру инициализации, запустив уже упомянутый JAMES Viewer. Инсталляция проходит по инструкции, инструкцию можно скачать тут.

Вы вводите название нового устройства, каким вы хотите его видеть;


Работа с ПО

настраиваете параметры почтового ящика, на который будут приходить сообщения от системы;


Работа с ПО

вводите номер своего мобильного телефона, если хотите, чтобы система информировала вас о состоянии по SMS,


Работа с ПО

или присылала голосовые сообщения;


Работа с ПО

настраиваете модем


Работа с ПО

и Dial-up соединение для обеспечения удалённого доступа;


Работа с ПО

при желании выбираете метод системного отчёта (по SMS или на E-mail);


Работа с ПО

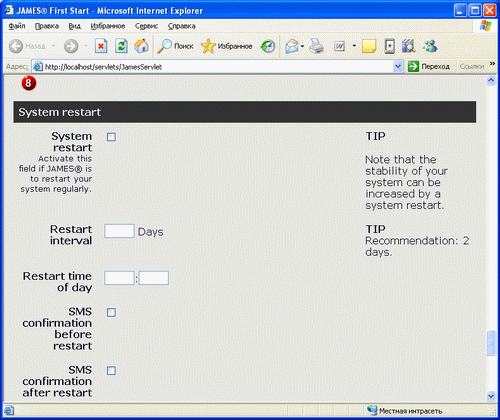

Для обеспечения стабильной работы активируете поле перезапуска системы (с перезагрузкой компьютера), указав через какой интервал и в какое конкретное время производить таковой.


Работа с ПО

Кроме того, пользователь должен ввести регистрационное имя, личный пароль доступа к JAMES, а также код для телефонного доступа из шести цифр.


Работа с ПО

Последние три параметра, а также JAMES ID, который присваивается в системе в самом начале процесса инициализации, пользователю необходимо записать, а лучше, запомнить. Если вы забудете эти данные, то придётся переустанавливать систему. После этого, первичная настройка закончена и можно переходить ко второму этапу - конфигурирования компонентов.

Все дальнейшие действия, кроме добавления и удаления компонентов, пользователь может выполнять как со своего компьютера, так и будучи подключен к всемирной паутине, находясь в любом конце света. Конечно, для этого компьютер с запущенной программой JAMES Server должен быть включен. Именно поэтому производитель и выбрал такое деление программы на сервер и броузер.

После ввода идентификационных данных перед пользователем возникает интерфейс программы, в котором и предстоит произвести настройку всех подключённых модулей.


Работа с ПО

Работа с ПО

Начнём с мультисенсора. Процесс его конфигурирования представляет последовательную настройку встроенных датчика температуры, датчика освещённости и датчика движения.

Каждый сенсор получает своё уникальное название. Кроме того, все модули можно вносить в разные группы. Таким образом, пользователь может разбить модули либо по расположению (спальня, столовая, прихожая и т.п.), либо по виду, либо по ещё какому-нибудь другому признаку. Датчик температуры настраивается на интервал опроса, а также предельные значения допустимого интервала.


Работа с ПО

Датчик освещённости также попросит пользователя настроить предельные значения, только производитель в данном случае разумно предусмотрел подсказки-преднастройки различных значений освещённости, соответствующих полной темноте, сумеркам, или дневному свету. Пользователь может ввести значения и вручную.


Работа с ПО

Датчик движения потребует ввести лишь значения временного периода в секундах, по прошествии которого, если движение не прекратится, повторяется сигнал тревоги.


Работа с ПО

Сигнал тревоги для каждого датчика влечет за собой действие, определяемое в каждом случае отдельно - отправка SMS или уведомления на E-mail, переход JAMES в режим Stand-by. Естественно, что и на компьютере, где установлен JAMES, загорится при этом сигнал тревоги, т.е. значок датчика окрасится в красный цвет..


Работа с ПО

Добавить новые датчики или сконфигурировать уже установленные пользователь может в настройках программы. К примеру, к функциональному блоку можно подсоединить датчик влажности, датчик воды, датчик задымлённости и т.д.

Теперь от датчиков перейдём к исполнительным устройствам. На очереди у нас блок электророзеток, для конфигурации которого в программе предусмотрена иконка Power Strip. Для "умной розетки", также как и для датчиков, пользователю необходимо ввести имя и группу, в которой вы хотите расположить устройство, причём каждая из четырёх розеток, расположенных на одном блоке, настраивается отдельно. Это весьма удобно, если, к примеру, вы хотите разнести подключённые к розетке устройства к разным группам риска или важности. Для каждой из розеток можно установить задержку выключения от нескольких секунд до нескольких минут, а также определить состояние устройства, которое оно должно иметь после перезапуска системы - включено или выключено.


Работа с ПО

Из подключённых к JAMES устройств не рассмотренной осталась лишь одна камера. Выбираем соответствующую иконку в программе и осуществляем настройку по уже привычному алгоритму - имя, группа, временной интервал для осуществления автоматической фотосъёмки, максимальное число запоминаемых фотографий. Последняя настройка заставит систему стирать из памяти старые фотографии в том случае, когда лимит по количеству будет превышен. Лимит на каждую подключенную камеру - 4 000 фотографий с указанием даты и времени.


Работа с ПО

Не менее важной частью системы, чем все установленные нами устройства, является Информатор (Messenger), чья иконка расположена тут же, в меню настройки.


Работа с ПО

Активированный информатор выполняет функции интеллектуального автоответчика. После определения максимального размера сообщения, он примет и запишет любое голосовое сообщение и по желанию перешлет его в варианте звукового файла месте с e-mail или даст возможность прослушать его непосредственно через всемирную паутину. Если же понадобится ввести телефонные команды при активированном информаторе, James ответит, что он занят и попросит позвонить попозже, когда деактивируете информатор.

После всех перечисленных настроек, система практически готова к работе. Теперь в случае опасности (выход измеряемых величин за пределы допустимых диапазонов, наличие движения и т.п.) система незамедлительно даст вам знать об этом сигналами тревоги на домашнем компьютере, тревожным письмом, отправленным по электронной почте, или SMS, отправленным на мобильный телефон пользователя. Естественно, всё это при условии, если JAMES удастся без проблем выйти в интернет по тем настройкам модема, которые вы указали ранее.

Слежение за обстановкой в доме происходит с той частотой, которую вы указали в настройках каждого датчика. Вот так, к примеру, пользователь может наглядно увидеть, как изменялась температура в помещении за последние несколько часов, суток, или даже месяцев. Период можно выбрать любой.


Работа с ПО

Изначально JAMES предусматривает множество возможных действий при возникновении опасности - отправка письма, отправка SMS, отправка голосового сообщения и осуществление срочной фотосъёмки (разумеется, этот вид действия исключительно для камеры), активирование световых или звуковых сигналов тревоги, а также включение / выключение электророзеток, каждой по отдельности, а соответственно и приборов, подключенных к ней.


Работа с ПО

Благодаря тому, что система подразумевает возможность подключения различных исполнительных устройств, поле действий расширяется до бесконечности. К примеру, это может быть включение обыкновенной сирены. Но можно придумать работу посложнее - в случае задымления помещения, дополнительное исполнительное устройство включает систему пожаротушения. Необходимо также отметить, что все действия JAMES может выполнять в соответствии с индивидуальным расписанием, которое настраивает сам пользователь.

Пожалуй, самое интересное, на что способен JAMES - это удалённое управление. Во-первых, пользователь может отдавать приказы системе по телефону. Конечно, не в прямом смысле, а набирая команды на цифровой клавиатуре телефона. Семь команд уже вшиты в систему - это простые действия, типа выхода JAMES в интернет или отправки письма с отчётом. Команды с индексами от 10 до 99 пользователь может программировать самостоятельно, выбирая для них любые возможные, т.е. определенные Вами действия, в зависимости от того, какое оборудование подключено к JAMES.


Работа с ПО

Помимо работы с JAMES по телефону, имея интернет можно также удалённо осуществлять контроль за помещением, причём на том компьютере, с которого будет осуществляться контроль, пользователь будет видеть тот же интерфейс, что и на компьютере, к которому подключён JAMES. Для этого понадобиться выполнить единственную команду по телефону - приказать JAMES выйти в сеть. Далее через сайт можно осуществлять удалённый доступ - вести контроль, проверку или даже настройку системы.

Итоги

В красочной инструкции по эксплуатации даны интересные примеры практического использования JAMES. Оказывается, помимо обычного контроля бизнеса из любой точки мира, присмотра за сотрудниками фирмы и загородным домом, могут быть другие способы применения устройства. К примеру, вы постоянно в разъездах и редко бываете дома, но афишировать этот факт перед соседями и просто прохожими на улице не хотите. Не вопрос - JAMES можно настроить таким образом, что система будет периодически включать и выключать свет, радио и т.д., создавая тем самым имитацию присутствия и отпугивая потенциального вора. JAMES может стать нянькой для детей, охранником в киоске или даже прислугой за больным.

Теоретически предела возможностям системы нет, были бы только соответствующие дополнительные датчики и исполнительные устройства. С этим, в последнее время, проблем как раз нет. Сегодня на рынке промышленной и домашней электроники наблюдается настоящий бум всевозможных датчиков, сенсоров и прочих устройств. Практически любой из них изначально либо при небольшой доводке, проводимой по запросу поставщиками системы, совместим с JAMES. По словам поставщиков, в ближайшем будущем будет развиваться не только аппаратная сторона нового продукта, но и программная.

Напоследок, еще раз об уже упоминавшейся в начале статьи цене. Базовый комплект оборудования, включающий в себя функциональный блок JAMES, мультидатчик, видеокамеру, коммутационные и энергоподводящие кабели, а также диск с ПО, конечный пользователь в России и на Украине может приобрести за 490 $. Дополнительная "умная розетка" обойдётся ещё в 49 $. Определённо не самая большая цена за первый шаг к собственному цифровому дому. Для молодого бизнесмена, который желает осуществлять полный контроль из любой точки мира, это и вовсе несерьезные деньги.

Автор: Виталий Крылов
Источник: www.3dnews.ru
